—、概述
滕州z3063x20摇臂钻床(3063摇臂钻)是经过系列更新的产品之一。具有性能完善，使用方便，操作灵活，工作可靠，结构简单，维修容易，使用寿命长等特点。

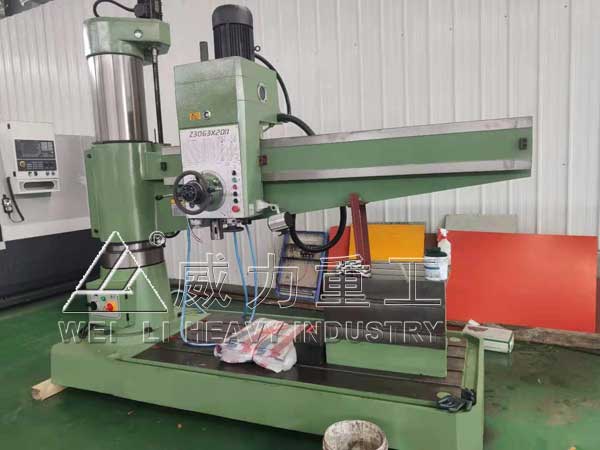

Z3063x20液压摇臂钻床
3063摇臂钻床设计特点：
1、滕州z3063x20摇臂钻床(3063摇臂钻)采用液压预选变速机构可节省辅助时间。
2、主轴正反转、停车（制动）、变速、空档用一个手柄得到，使用方便。
3、所有操纵手柄均集中安放在很方便的部位，且操纵轻便。
4、主轴箱移动及摇臂回转轻便、灵活。
5、主轴箱、摇臂，内外柱采用液压驱动菱形块夹紧机构，夹紧力大，夹紧前后主轴位移小，同时主轴箱，内外柱可单独或联合夹紧放松。
6、摇臂上导轨，主轴套筒及内外柱回转滚柱配合面等处，均进行了表面淬火处理，可延长机床使用寿命。
7、滕州z3063x20摇臂钻床(3063摇臂钻)附有卸刀搬手，可轻便地卸下刀具。
8、有完善的安全保护装置，例如，摇臂升降有保险机构坟轴有限位保险，主传动有超扭矩摩擦保险离合器，进给有钢球保险离合器，外柱有防尘圈，电源接地等，可保证 机床安全工作。
二、技术规格参数（供参考）
1、大钻孔直径 Z3063×20
直径63
2、主轴中心线至立柱母线距离： 大 2000 /2500
小 450
3、主轴箱水平移动距离 1550/2050
4、主轴端面至底座工作面距离： 大 1600
小 400
5、摇臂升降距离 800
6、 摇臂升降速度
7、 摇臂回转角度
8、 主轴圆锥孔
9、 主轴转速级数
10、 主轴转速范围 1米/分
±180°
莫氏5号
16级
11、进给量范围 20-1600转
12、进给量级数 0.04-3.2毫米/转
13、主轴行程 16级
14刻度盘每转钻孔深度 400牽米
15、主轴允许大扭矩 150.8毫米
16、主轴允许大进给抗力 160公斤/米
17、主轴电机功率 5.5千瓦
18、摇臂升降电机功率 1-5千瓦
19、主轴箱，立柱，摇臂液压夹紧电机功率 0.75千瓦
20、机床冷却泵电机功率 0.125千瓦
21、机床重量（约） 6500/7900KG
22、机床轮廊尺寸（长×宽×高） (3100/3600×1250×3437:
z3063x20摇臂钻床(3063摇臂钻)
z3063x20摇臂钻床(3063摇臂钻)的搬运与安装：
1、搬运
搬运时不得使包装箱倾斜或倒置。拆箱后，在吊运前，须将工作台沿纵平面调整至滕州z3063x20摇臂钻床(3063摇臂钻)重心位置，紧固后才可吊运。吊运时在绳索与机床表面接触处垫以软性物品，避免擦伤机床。
2、安装
滕州z3063x20摇臂钻床(3063摇臂钻)安装时所需的大占地面积见。以摇臂为半径，绕立柱360 °旋转作圆，其直径为5360。
滕州z3063x20摇臂钻床(3063摇臂钻)安装在地基上之前，切勿松开立柱的夹紧，以免机床倾倒。机床安装时，先将双头螺栓和地脚塔穿在机床底座上，然后将机床放在地基上，并用垫铁将机床垫起。调整时，主要调整1, 2, 3,对垫铁来调整安装水平。安装水平的数值在机床纵平面和横平面都不允许超过0.04/1000再调整各项精度，使其值不大于机床 “合格证明书，，中记录的实测值，机床调整好后，将地脚塔处灌满水泥，再用水泥 将底座周围和垫铁固定好，待水泥完全硬化后，紧固地脚螺栓的嫘母。为防止变形，还需用水平仪作后校正。当滕州z3063x20摇臂钻床(3063摇臂钻)经过试车前的准备工作后，方可使用。

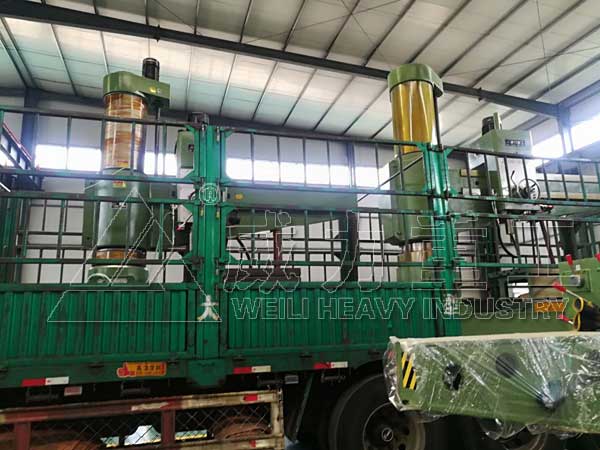

63摇臂钻床厂家发货
3、试车的准备工作
滕州z3063x20摇臂钻床(3063摇臂钻)机床安装好后，接通电源，并按机床松开按钮，转动立柱，验证电源是否接对， 为摇臂的正确升降放好准备工作。用洁净的棉布将机床表面的防锈油擦洗干净，在擦洗外柱表面时应防止煤油流进摇臂套筒内，擦洗干净后用30号机油，滴注外柱表面，然后使摇臂下降约50毫米，将露出一段擦净再次润滑，使摇臂上升约100亳米，再将露出一段擦净并充分润滑，方可较大幅度地升降摇臂。务必遵守上述操作方法，否则有划伤外柱表面的危险。
