Z3050液压摇臂钻床厂家修复拉伤摇臂工艺方法
Z3050液压摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。对于摇臂钻床设备来讲，摇臂是摇臂钻床设备的重要部件之一，它的作用主要起到支撑主轴箱刀具进行工件加工，主轴箱在设备平面导轨上做水平滑动，且设备自身与外立柱相互配合，围绕内立柱进行回转。主轴箱和导轨形成垂直极坐标关系，这种情况就构成了摇臂钻床主轴的重心和被加工工件中心在一条直线上，从而完成了钻床设备的定位操作。另外，为了适应加工工件形状和长度的差异，摇臂沿着外立柱通过升降装置做升降运动。因此，摇臂各部件的精度和相对位置的精度是这个加工方法的主要调试工作。
1. 摇臂导轨的选择，应结合机床调整进行导轨形式和加工顺序进行全面维护。在保证工件几何精度和规定范围的情况下，这样可以减少设备摇臂修复的工作量，从而获得该机床所规定的精度要求。
2. 摇臂导轨的修理，如若修理的摇臂导轨是属于磨床系列，可以采用以磨代替刮的其他程序，一般采用平板、角尺有情工具对导轨平面进行平整度测量，结合刮削方法对导轨平面进行修复整理。
3. 摇臂孔的修复，一般采用设备钻头镗孔方法进行修复。

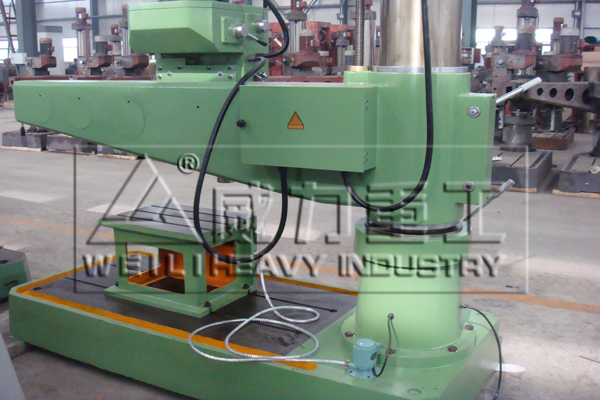

液压摇臂钻床摇臂部分展示
Z3050液压摇臂钻床使用一段时候后，立柱和摇臂会有不同程度的拉伤现象。下面就Z3040摇臂钻床立柱、摇臂拉伤后如何修复进行解决。
一、粘合剂配制：E-44(6101)环氧树脂200克和761聚酰胺150克搅拌均匀。
二、如何粘接：
1.首先需要先加工两个铸铁并粗镗摇臂孔。
2.清洗：先用纱布出去粘接面毛刺，再用丙酮清洗粘接面。
3.涂胶：将摇臂孔上的螺钉松开，用胶粘剂放到粘接面上，将铸铁套装在孔内并使其转动数次，使得粘合面能够充分接触。
4.固化：用工具将M20的螺丝固定，即可对粘合面进行加压。夹紧后，清除多余的胶粘剂，保持清洁，在常温下固化24小时。
5.整修：粘套的摇臂固化后，按照图纸要求精镗内孔，达到图纸要求。

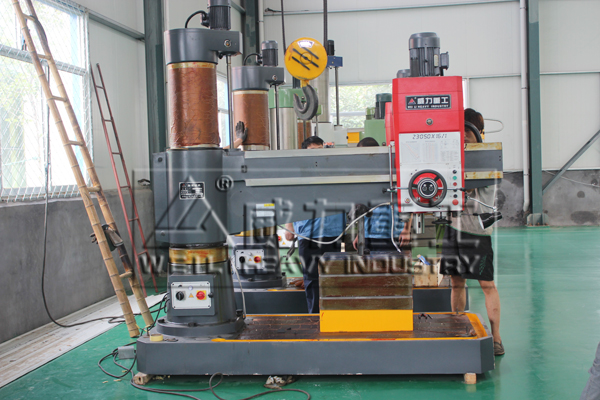

3050*16液压摇臂钻床，臂长1.6米
三、修复结果：Z3050液压摇臂钻床摇臂钻床立柱和摇臂严重拉伤，配合新的立柱，修理时间长，又增加成本，采用粘接修复，能达到理想效果。
综上所述，Z3050液压摇臂钻床摇臂的修复主要是通过对摇臂导轨和摇臂孔两个方面来进行修复的。摇臂钻床顾名思义，摇臂可进行160°转动，与常见的钻床产品区别也在于此，摇臂钻床能用移动刀具轴的位置来对中，这就给在单件及小批生产中，加工大而重工件上的孔带来了很大的方便。山东威力重工生产的液压摇臂钻床、机械摇臂钻床型号很多，您可以根据需要钻孔的直径，选择合适的摇臂钻床产品，厂家直销热线：0632-5850029 18306370898（同微信）
