Z3050摇臂钻床厂家对于齿轮传动计算方法
Z3050摇臂钻床厂家对于齿轮传动的计算方法介绍。齿轮传动主要是指行星齿轮传动，而行星齿轮传动通常在密封润滑良好的条件下使用。齿轮的主要失效形式为齿面的点蚀，磨损和轮齿折断。对低速重载行星齿轮传动，需进行齿轮接触强度计算和轮齿强度校核。下面，Z3050摇臂钻床厂家对于齿轮传动的计算做下简单的介绍。

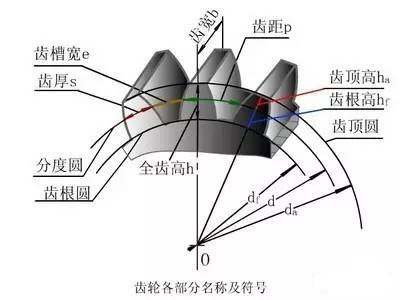

齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
齿轮模数=分度圆直径÷齿数
比如：模数4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
一般来说，在正确选择传动参数的条件下，常用的有NGW型和NW型行星齿轮传动。其承载能力主要取决于外接触。对高速行星齿轮传动，则进行抗弯强度计算和接触强度的校核。
随后，Z3050摇臂钻床厂家技术工程师说，NGWN型传动中各级齿轮传动中常取相同的模数，故承载能力取决于低速齿轮模数。行星齿轮传动要求大传动比比小径向尺寸。故选择齿数较多，模数较小的齿轮，在这种情况下，应先进行抗弯强度计算。
本文由摇臂钻床厂家整理，转载请注明来自：www.sdthsk.com.cn
