Z3080摇臂钻床钻孔加工步骤分析

来源:摇臂钻床厂家     发布日期:2019-03-14   |  点击:

威力重工

Z3080摇臂钻床钻孔加工步骤分析

   Z3080摇臂钻床钻孔是指用钻头在实体材料上加工出孔的操作。这儿叙说了勘探作业里的钻孔作业,以及钻孔需求的辅佐东西以及有些应急方法方法。摇臂钻上单件、小批量加工时钻孔操作过程如下:划线,钻孔前,按照图样上的钻孔方位,在工件上划出孔的基地线及孔的轮廓线,并在孔基地方位及各圆周上打样冲眼。预钻忽窝。刚开端在摇臂钻上钻孔时,以手动调度作业台即移动工件,目测使钻头轴线与工件孔基地重合,然后略钻一浅坑,查询孔方位是不是偏斜。若钻头轴线对准孔基地,则可进行钻孔。

   钻削操作关于通孔,在Z3080摇臂钻床钻头行将钻通时,应减速进给速度,以避免钻头俄然出孔,折断钻头。孔距的精度央求较高,则应选用基地孔作导游。假定多孔的工件,则可运用摇臂钻的铣床作业台进给手柄刻度盘上的刻度来操控作业台的移动距离,精确地按其基地距对下一个孔的方位进行定位,一同还能够参照孔的划线方位,进一步剖断孔的方位是不是精确。假定孔坑偏斜,则应校准。方法是:在浅孔坑与划线距离较大年夜大处磨几条浅槽,落下摇臂钻钻头试钻。待孔坑校准后才能够钻孔。关于工件直径较大年夜大或是圆周平分的孔,可将工件用压板装夹在回转作业台上进行钻孔。

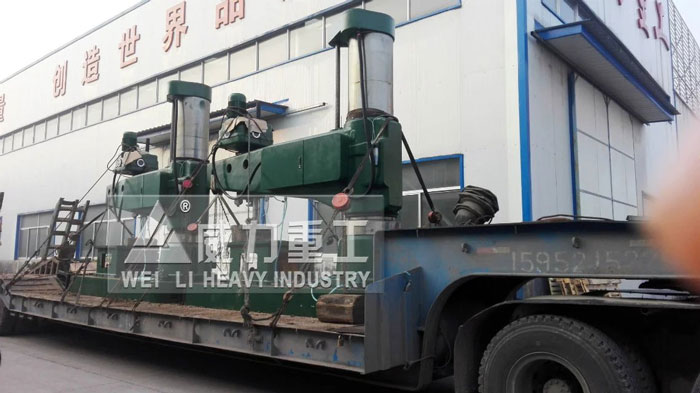

3080摇臂钻床发货
3080摇臂钻床发货

   Z3080摇臂钻床钻孔前,应先校正回转作业台与作业台台面垂直,并校正圆周平分孔的回转轴线与回转作业台主轴轴线相重合。摇臂钻钻孔的操作过程是按照央求,划出各孔的基地方位线和孔的轮廓线,按照央求打样冲眼。擦净机床表面后,在床面上涂抹润滑油。设备回转作业台,并校正作业台轴线与立铣头轴线平行,且两轴线的距离标准47.5正负0.05mm。将其纵向、横向进给紧固。用回转作业台心轴,定位圆盘工件上已加工好的基地内孔。将四块等高的小垫块垫在工件下面。

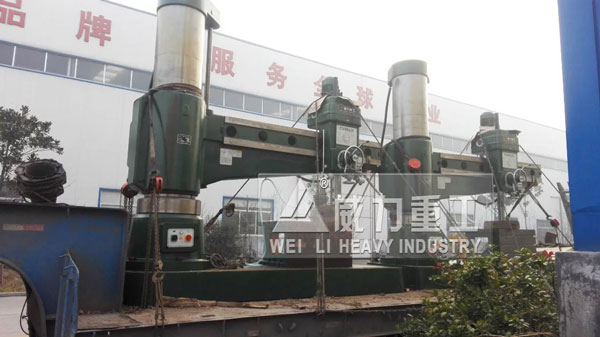

大型3080液压摇臂钻床厂家
大型3080液压摇臂钻床厂家

   留意,垫块方位应避开钻孔方位,用压板和螺栓压紧。在摇臂钻上设备钻头,调度回转作业台,使钻头轴线对准钻孔基地后,紧固回转作业台。翻开切削液,开端钻孔。用摇臂钻钻头在实体材料上加工孔叫钻孔。种种零件的孔加工,除去一有些由车、镗、铣等机床结束外,有些是由钳工运用摇臂钻和钻孔东西(钻头、扩孔钻、铰刀等)结束的。在钻床上钻孔时,常日情况下,摇臂钻钻头应一同结束两个运动;主运动,即钻头绕轴线的旋转运动(切削运动);辅佐运动,即钻头沿着轴线方向对着工件的直线运动(进给运动),Z3080摇臂钻床钻孔时,严重由于钻头构造上存在的缺点,影响加工质量,加工精度常日在IT10级以下,表面粗糙度为Ra12.5μm分配、属粗加工。

本文由摇臂钻床厂家整理,转载请注明来自:www.sdthsk.com.cn
