500吨BMC洗菜盆热压成型液压机模压工艺动作？
来源：四柱液压机 发布日期：2020-07-08 | 点击：
500吨BMC洗菜盆热压成型液压机主要适用于树脂玻璃钢复合材料的挤压成型，BMC复合材料的热压成型工艺，例如树脂井盖，与水篦子，玻璃钢制品，BMC水槽，洗漱台水池，石英石洗衣池等的热压成型工艺等。公称压力5000KN，工作台使用面积1800*1500，可以配备相应的模具，支持量身定做。山东威力重工多种BMC、SMC复合材料模压制品液压机设备可设计生产，四柱、框架多种结构，采购定做500吨BMC洗菜盆热压成型液压机设备，咨询张经理：18306370898（可加微信）
500吨四柱式热压成型机-BMC洗菜盆热压成型液压机
500吨BMC洗菜盆热压成型液压机机身结构为三梁四柱式，由一个主缸设计而成，机器在使用时，主要的模压工艺动作有：按下启动按钮后，主缸上腔进油，横梁滑块在自重作用下快速下行，此时会出现供油不足的情况，补油箱对上缸进行补油。触击快进转为工进的行程开关后，四柱液压机横梁滑块工进，并对工件逐渐加压。工件压制完成后进入保压阶段，让产品稳定成型。保压结束后，转为主缸下腔进油，滑块快速回程，直到原位后停止。四柱液压机横梁滑块停止运动后，顶出缸下腔进油，将工件顶出，工件顶出后，顶出缸上腔进油，快速退回。
500吨BMC洗菜盆热压成型液压机模压工艺流程：
(1)加料：按照需要往模具内加入规定量的材料，而加料的多少直接影响着制品的密度与尺寸等。加料量多则制品毛边厚，尺寸准确度差，难以脱模，并可能损坏模具；加料量少则制品不紧密，光泽性差，甚至造成缺料而产生废品。
(2)闭模：加料完后即使阳模和阴模相闭合。合模时先用快速，待阴，阳模快接触时改为慢速。先快后慢的操作方法有利于缩短非生产时间，防止模具擦伤，避免模槽中原料因合模过快而被空气带出，甚至使嵌件位移，成型杆遭到破坏。待模具闭合即可增大压力对原料加热加压。
模压成型模具
(3排气：模压热固性塑料时，常有水分和低分子物放出，为了排除这些低分子物、挥发物及模内空气等，在塑料模的模腔内塑料反应进行至适当时间后，可卸压松模排气一很短的时间。排气操作能缩短固化时间和提高制品的物理机械性能，避免制品内部出现分层和气泡；但排气过早、迟早都不行，过早达不到排气目的；过迟则因物料表面已固化气体排不出。
(4)固化：热固性塑料的固化是在模压温度下保持一段时间，使树脂的缩聚反应达到要求的交联程度，使制品具有所要求的物理机械性能为准。固化速率不高的塑料也可在制品能够完整地脱模时固化就暂告结束，然后再用后处理来完成全部固化过程；以提高设备的利用率。模压固化时间通常为保压保温时间，一般30秒至数分钟不等，多数不超过30分钟。过长或过短的固化时间对制品的性能都有影响。
(5)脱模：脱模通常是靠顶出杆来完成的。带有成型杆或者某些嵌件的制品应先用专门工具将成型杆等宁脱，然后进行脱模。

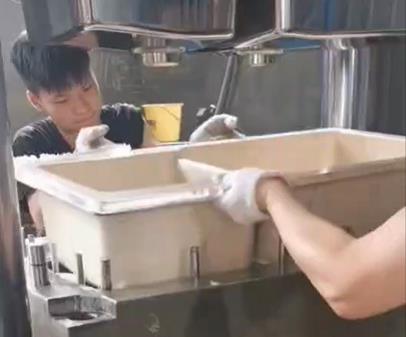

客户模压洗菜盆现场
(6)模具吹洗：脱模后，通常用压缩空气吹洗模腔和模具的模面，如果模具上的固着物较紧，还可用铜刀或铜刷清理，甚至需要用抛光剂刷等。
(7)后处理：为了进一步提高制品的质量，热固性塑料制品脱模后也常在较高温度下进行后处理。后处理能使塑料固化更加的完全；同时减少或消除制品的内应力，减少制品中的水分及挥发物等，有利于提高制品的电性能及强度。
本文由：
四柱液压机厂家 搜集整理
【推荐阅读】：
责任编辑：四柱液压机
本文标签：
单柱液压机
单柱油压机
单臂液压机
威力官方微信
