630吨玻璃钢阀门罩壳成型液压机滑块是如何工作的？
玻璃钢阀门罩壳也称玻璃钢保温罩是节能减排的性产品，用于热电、热力和中央空调的各种管网阀门，闸件上，外壳材质为有机玻璃钢，中间为硅酸铝耐火纤维毯，内衬不锈钢网。其外壳成型工艺一般使用液压机配合模具一次模压成型。。机身设计多使用三梁四柱式，称为630吨玻璃钢阀门罩壳成型液压机，主要有上梁、工作台、滑块、油缸、立柱、螺母、限位装置、限位装置、液压系统、电气系统、操作系统、安全装置等组成。。这里公司主要介绍下有关该设备的滑块的组成，是如何工作的？
630吨玻璃钢阀门罩成型液压机
1、快速下行
1）进油路:液压泵→顺序阀7→上缸换向阀6(左位)→单向阀10→上液压缸上腔。
2）回油路:上液压缸下腔→被控单向阀11→上缸换向阀6(左位)→下缸换向阀14(中位)→油箱。
3）上滑块在自重的作用下迅速下降。由于液压泵的流量较小，这时油箱中的油经液控单向阀12(也称补油阀)也流入上液压缸上腔进行补油。
2、慢速加压
上滑块开始接触工件后，上液压缸上腔压力升高，使液控单向阔12关闭，加序曲速度使由液压泵流量来决定，油液的流动情况与快速下行时相同。
3、保压延时
保压时间由电气控制线路中的时间继电器(图8. 3中未画出)控制。保压时除了液压泵在较低的压力下卸荷外，系统中没有油液流动。液压泵卸荷的油路如下。液压泵→顺序阀→上液压缸换向阀(中位)→下液压缸换向阀(中位)→油箱。
4、快速返回
时间继电器延时到一定的时间后，保压结束，保压结束，电磁铁通电，先导阅右位接人系统，释压阀8使上液压缸换向阀也以右位接人系统。
5、原位停止
当上滑块上升至挡块撞上原位行程开关时，电磁铁2YA断电，先导阀5和上液压缸换向阀6都处于中位。这时上液压缸停止不动，液压泵在较低的压力下倒卸荷。

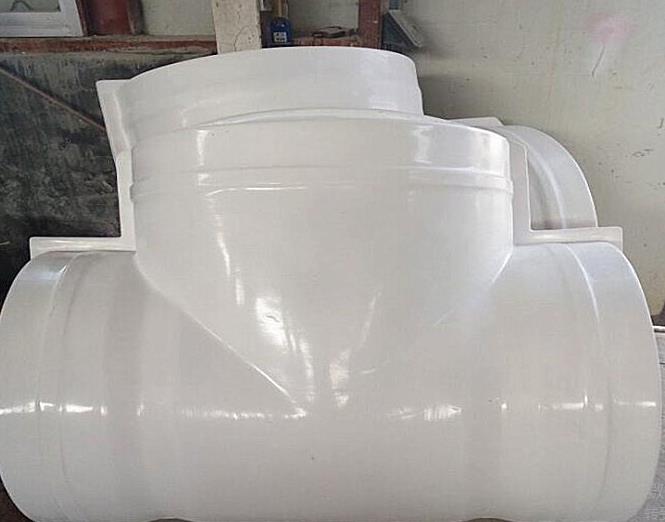

液压机一次成型的玻璃钢阀门罩壳产品
630吨玻璃钢阀门罩壳成型液压机为一般用途液压机，又称为通用液压机，适用于金属材料的拉伸，弯曲、翻边、冷挤、冲裁等工艺，还适用于校正、压装、粉末制品、磨料制品压制成型以及塑料制品、绝缘材料的压制成型。本机的工作压力，压制速度，行程均可根据工艺需要在规定的参数范围内调节。本机具有独立的动力机构和电气系统，并采用数控PLC控制，可实现手动，半自动二种操作方式。可实现定压及定程两种压制方式。山东威力重工可根据客户需求设计定做，定做采购SMC玻璃钢阀门罩壳成型液压机设备，致电咨询张经理：18306370898（可加微信）
