630吨1000吨2000t双动薄板拉伸液压机主要用于薄板拉伸、弯曲、成形等工艺，也可用于塑料压制、冷挤弯曲、成型校正及压装等工作。该机型的压边缸可作缓冲装置使用，还可用于落料与冲孔，在系统调定的压力下可以分别调整各腔的工作压力。为了保证拉伸和压边质量，增设了压边缸保压系统。该设备的工作压力、压制速度、行程均可根据需要在规定的范围内调整。630吨1000吨2000t双动薄板拉伸液压机的控制系统设有调整、半自动、连续循环三种工作方式。半自动和连续循环适于单动和双动拉伸两种工艺，在单动工艺中分6300KN和10300KN二种力级。液压控制系统采用了插装阀集成块。其高压泵采用 斜轴式变量泵，并设有液压油过滤、加热、冷却系统。电气控制系统采用了可编程序控制器，多种故障报警指示器和非接触式安全保护控制装置的红外光幕控制器可根据用户需要配备下液压垫、打料装置移动工作台、冲裁缓冲装置、光栅安全装置。山威力重工机床有限公司可根据客户要求设计定做不同吨位的双动薄板拉伸液压机，100吨-5000吨均可。采购定做了解更多，欢迎联系张经理：18306370898（可加微信）或来公司实地考察。

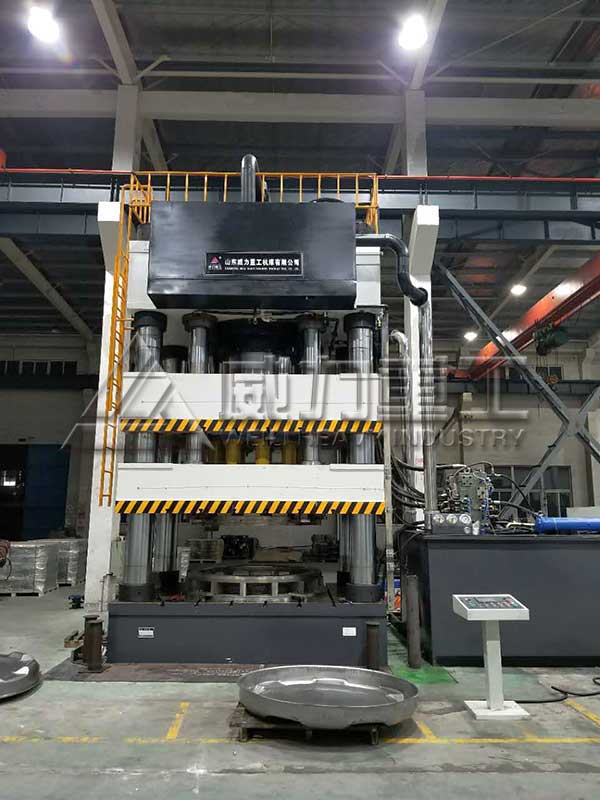

3000吨双动薄板拉伸液压机
安装：
630吨1000吨2000t双动薄板拉伸液压机安装之前应事先做好安装地基，一般采用混凝土地基。液压机床身采用螺栓固定，因此在做混凝土地基时应预留螺栓孔，等液压机安装后再浇注固定。拉伸液压机其它部件的安装参照部件装配图，按图纸所给配合要求进行安装。
其安装要点是：
(1)、机座安装要保证两机座的坐标位置，相对标高和纵、横向水平度应达到安装规范的要求。
(2)、630吨1000吨2000t双动薄板拉伸液压机的上、下横梁和活动横梁，因其重量和外形尺寸都很大，难于整体制造(焊接结构除外)，常被分成几块制造，用大型螺栓热装拼成整体。螺栓受热伸长后，按要求再将螺母旋紧一个角度。对多根螺栓要做到热装顺序合理并达到相同紧度。
(3)、下横梁吊装就位后，用专用吊具直立吊起立柱并穿入下横梁的孔中，用紧固立柱的下横梁上、下螺母调整下横梁的水平度和标高。用框架式水平仪或挂线锤方法测量立柱的垂直度。同时调整立柱间的对角线。
(4)、吊起活动横梁，从立柱顶端套入，导套的偏心面应对准活动横梁的对角线；有球面导套者，球面应接触均匀。
(5)、安装主柱塞和工作缸时，应达到柱塞端面与活动横梁上平面接触严密；如为铰接者，其球面支承座与横梁的接触应良好。
(6)、立柱上端预先旋入螺母，吊起上横梁从立柱端套入并放于螺母上，借助螺母调整上横梁的水平度和标高。立柱螺母端面与上、下横梁平面应接触良好，必要时用着色刮研法消除接触缺陷。
(7)、630吨1000吨2000t双动薄板拉伸液压机的立柱预紧，通常采用加热预紧和超压预紧两种方法。采用加热预紧时，其加热温度和螺母的旋转角度应通过计算得出；采用超压预紧时，其压力应为液压机额定压力的1.25倍。

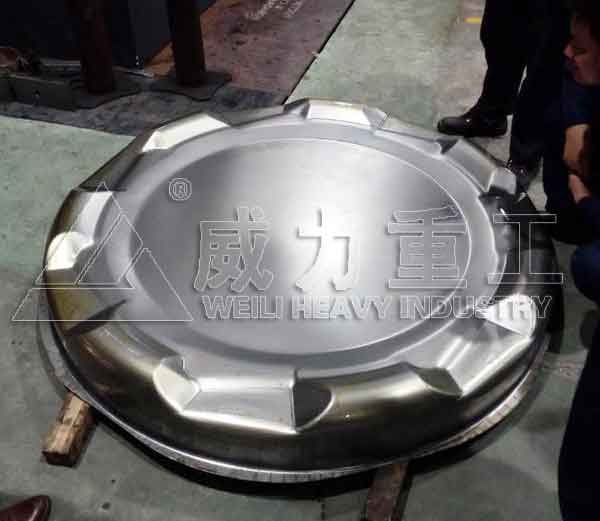

一次拉伸成型产品
调试：
630吨1000吨2000t双动薄板拉伸液压机所有安装工作完毕后，必须进行现场调试。按下启动按钮，看液压机是否能够顺序的完成各工况动作。调试过程中通过看、听等方式看薄板拉伸液压机硬件或控制系统工作是否正常。除此之外，还要检验所有控制按钮、压力表是否都能正常工作。调试一段时间后，如果运行正常，630吨1000吨2000t双动薄板拉伸液压机就可以正式交付使用了。正确调试步骤：
1、46#抗磨液压油？桶，每种机型所需用量不同！油箱内注入已过滤的46#抗磨液压油（加至液位计80高度）
2、按照公司提供基础图做好地基:630吨1000吨2000t双动薄板拉伸液压机须安装在规定混凝土基础上，具体视现场情况与技术员沟通确认。
3、主电源线缆：
a、电源电压：AC380V；电源频率：50HZ。
b、电压波动：最大±10%；频率波动：最大±1%。
4、安装所需起吊,尤其大型机器,起吊设备用户自备!
5、其它：
a、使用地海拔高度不超过1000m。
b、使用地环境温度随季节而变化，一般应在0—40℃。
c、使用地环境相对湿度一般应在40—90%。
d、安装位置，避免阳光直射或过度震动。
e、出试压产品，需提前准备产品模具，并保证开口高度合适且压板螺丝等各项工作准备充分。
f、装配用到的工具如开口扳手、活口扳手、螺丝刀、手钳、手锤等用户处方便提供，不方便的提前明示。
最后，提醒您在630吨1000吨2000t双动薄板拉伸液压机使用过程不得过载负荷，液体压力25mpa；工作时，工件放置位置偏心不大于20毫米。油液为46#液压油，并经80～100目铜丝过滤后使用，第一次更油时间不得超过二个月为宜，以后每六个月左右更油一次。标准机器保压10分钟允许降压2.5mpa，有特殊要求需要定做。
双动薄板拉伸液压机
630吨1000吨2000t双动薄板拉伸液压机工作原理：有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，压边动梁先下降，当压边动梁不在下降而变为保压状态。此时，拉伸动梁快速下行，接近工件时改为慢速进行拉伸。拉伸工艺完成后， 拉伸动梁可实现保压延时、缷压和快速回程，压边动梁相应也缷压回程，然后顶出缸将工件顶出。完成一个工作周期。除双动薄板拉伸液压机以外，公司还设计生产有单动薄板拉伸液压机、液压垫拉伸机、下顶缸拉伸液压机等等，公司设计制造经验丰富，成功案例多，是客户采购拉伸液压机的理想厂家。
