石墨坩埚模压成型机器设备-1500吨坩埚成型液压机

来源：四柱液压机发布日期：2021-10-25 | 点击：

威力重工

石墨坩埚也称为碳素坩埚，是以天然鳞片石墨为主体原料，以可塑性耐火粘土或炭质为粘结剂，在一定的高压下，配合石墨坩埚模具一次模压成型。挤压成型是石墨坩埚成型压力机根据坩埚的规格尺寸来合理选择，山东威力重工常为客户定做1000吨、1500吨、2000吨坩埚液压机，近期刚发货了一台1500吨坩埚成型液压机。该设备采用三梁四柱导向结构，是碳素石墨坩埚模塑成型的主要机型。

石墨坩埚成型关键之一是坩埚模具的选择：是由上模、内模、中模、下模、模芯组成；中模、内模、模芯均设有加热层，加热层内设有加热装置，下模的中心设有一通孔，模芯位于下模中心的通孔内，模芯的加热层上设有喷射孔，模芯内部设有气压式喷釉装置，模芯底部设有顶出油缸。

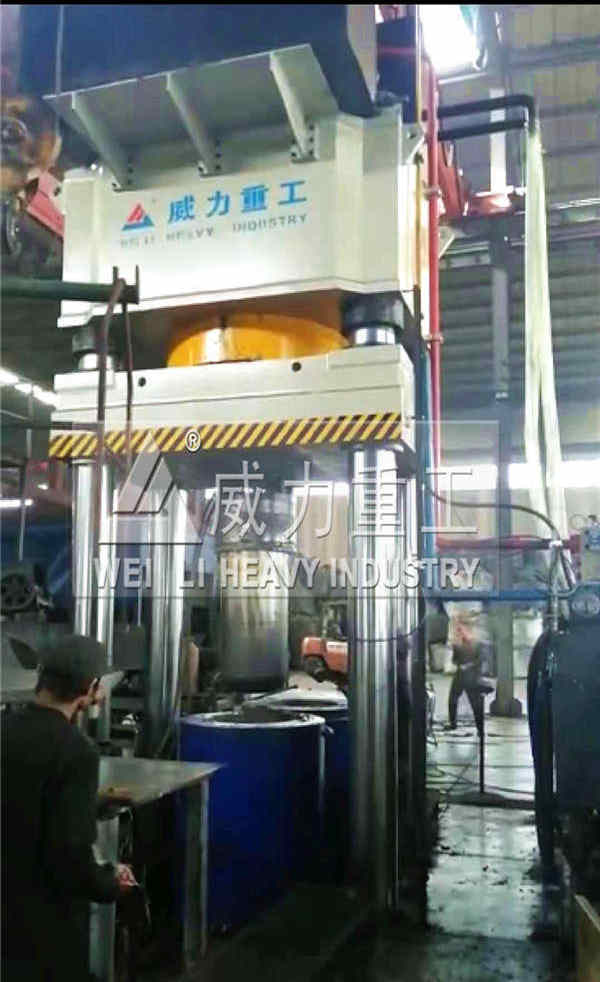

1500吨石墨坩埚成型液压机

等静压成型石墨坩埚的工艺步骤：

1）以重量份计，取鳞片石墨35-55份、骨料20-50份和粘土15-25份，加水混合均匀，进行碾压，然后困料10-15天，重复碾压困料过程，再进行疏料；

2）将步骤1）所得的物料在100℃以下进行烘干，至物料中水的重量百分数在5-8%之间，最后打散得到等静压粘土石墨坩埚成型的原料。

3）将制造好的石墨坩埚原材料放入模具的模腔内

4）1500吨四柱液压机施加一定的压力，保压一段时间后，得到需要的石墨坩埚毛坯。这其中1500吨石墨坩埚成型液压机的工艺顺序为：滑块快速下行、滑块动作切换为工作下行、模具闭合后滑块加压至设定吨位、保压到设定的时间、滑块泄压、滑块慢速开模回程、滑块快速回程、滑块回程减速并停止、液压垫快速顶起。

5）将模压成型的石墨坩埚进行烧结。

1500吨坩埚成型液压机有如下特点：

1、主机采用大开口小台面结构，便于成品取出和受力均匀；

2、三横梁采用钢板二保焊焊接后再进行振动时效处理和回火处理，保证了结构的的强度和稳定性；

3、1500吨石墨坩埚成型液压机的电控系统采用PLC控制+伺服系统，配备工业触摸式显示屏，可以实现手动和半自动控制，效率高且噪音低；

4、配备顶出回程缸、安全支撑杆（或者插销式安全锁紧装置）和油温冷却装置，还可加装光幕保护装置，大大提高生产和维修过程中的安全性。

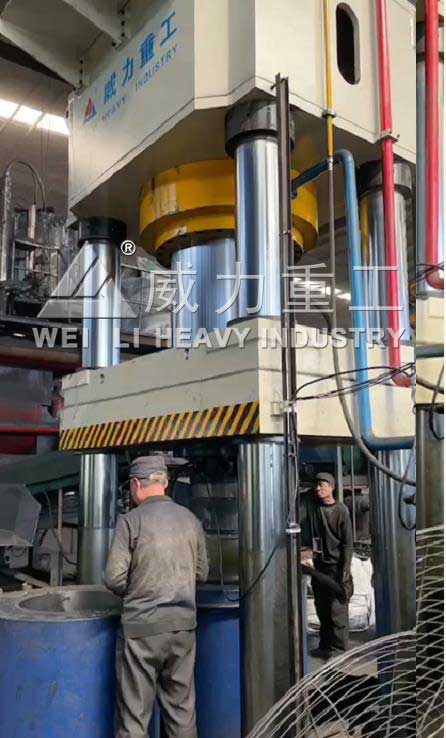

1500吨四柱液压机

1500吨石墨坩埚成型液压机的技术参数：（仅供参考）

型号/技术参数		1500T
公称压力KN		15000
油缸行程mm		2000
开口高度mm		3200
工作台有效面积（mm*mm）	左右	2000
	前后	1500
空程下行速度 mm/s		120
压制速度 mm/s		6-15
回程速度mm/s		90
电机功率 kw		45*2
