50摇臂钻床是山东威力重工机床有限公司钻床系列中比较常卖的一款钻床设备，该设备与中捷型摇臂钻床是一种机型，是一款通用化高、工艺成熟的钻床产品。分为ZQ3050x16机型摇臂钻床、Z3052x16液压摇臂钻床两种，可根据客户需求，选配加强型主轴、液压夹紧、液压变速、液压预选、机械电气双重保险等。50摇臂钻床_z3050液压摇臂钻床_50机械摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。山东威力重工设计生产的50摇臂钻床系列产品性价比高，价格相对来说更加优惠，故障率极低，大厂家，质量更有保障，采购欢迎致电咨询张经理：18306370898（可加微信）
Z3050x16液压摇臂钻床特点性能：
1、采用液压预选变速机构，可以节省大量的辅助加工时间。
2、主轴正反转，停车、变速、空挡等操作，用单手柄控制，灵活简单。
3、主轴箱、摇臂、内外立柱采用液压驱动的菱形块结构，夹紧可靠。
4、摇臂导轨，外立柱表面，主轴，主轴套筒及内外立柱回转轨道进行淬火处理。
5、有完善的安全保护装置和外立柱保护。
6、在结构设计方面采取有效措施，使得机床的精度和整机的使用更加人性化。
备注：本设备在生产过程中不断完善和改进，局部地方可能和说明有些差异，但这不影响产品质量和使用性能。
Z3050x16液压摇臂钻床技术参数：
主要技术参数 Z3050×16-1
钻孔最大直径mm 50
主轴端面至工作台距离mm 320-1220
主轴中心距立柱母线距离mm 350-1600
主轴行程mm 315
主轴锥孔(莫氏) 5
主轴转速范围r.p.m 25-2000
主轴转速级数 16
主轴进给量范围r.p.m 0.04-3.2
主轴进给量级数 16
摇臂回转角度 360
主电机功率kw 4
升降电机功率kw 1.5
机床重量kg 3500
外形尺寸mm 2500×1060×2800
3050液压摇臂钻床产品展示：

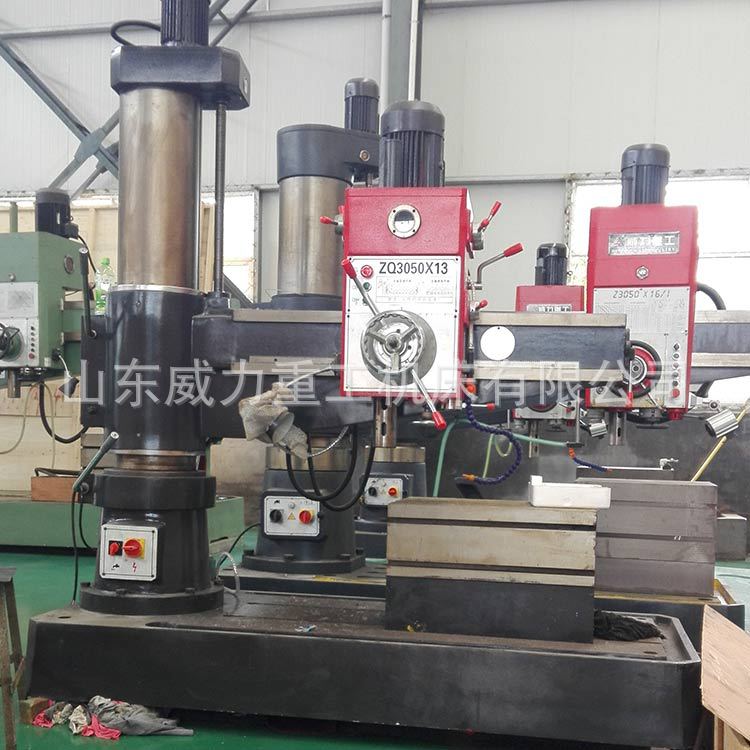

50摇臂钻床厂家车间

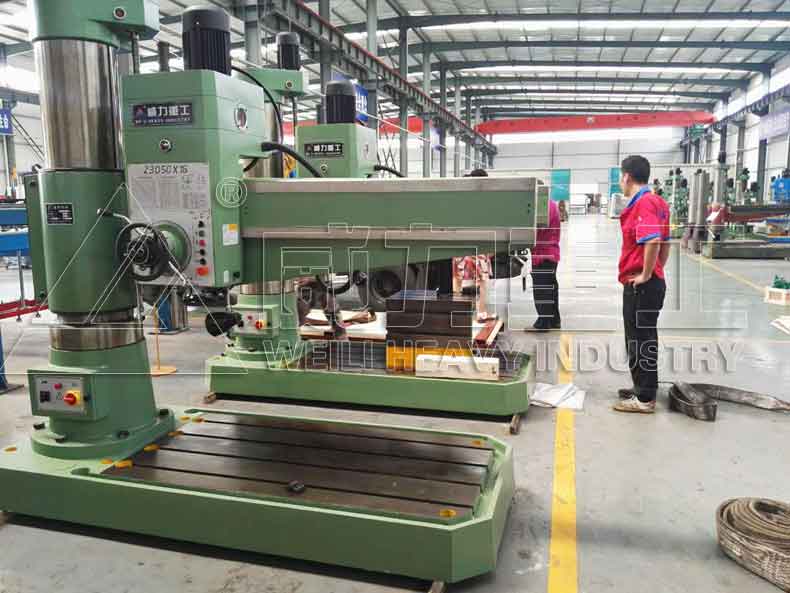

z3050液压摇臂钻床生产完成实物图

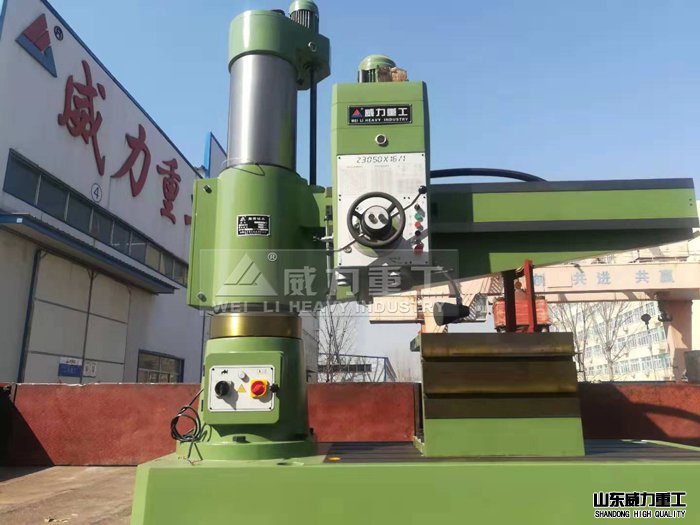

z3050液压摇臂钻床车间现货
ZQ3050x16机械摇臂钻床性能特点：
1、Z3050摇臂钻床采用机械传动，机械夹紧机械变速操作方便。
2、导轨经超高频淬火，滚动轴承，滚动摩擦，减少摩擦，增加使用寿命。
3、摇臂自动升降，生产效率高。
4、结构可靠，制造精良，保证了机床精度持久性。
5、外观造型美观大方，总体布局匀称协调。
ZQ3050x16机械摇臂钻床技术参数：
主要技术参数 ZQ3050×16
钻孔最大直径mm 50
主轴端面至工作台距离mm 260-1150
主轴中心距立柱母线距离mm 360-1600
主轴行程mm 220
主轴锥孔(莫氏) 5
主轴转速范围r.p.m 78.135.240.350.590.1100
主轴转速级数 6
主轴进给量范围r.p.m 0.10-0.56
主轴进给量级数 6
摇臂回转角度 360
主电机功率kw 4
升降电机功率kw 1.5
机床重量kg 2800
外形尺寸mm 2170×950×2450
ZQ3050机械摇臂钻床图片展示：

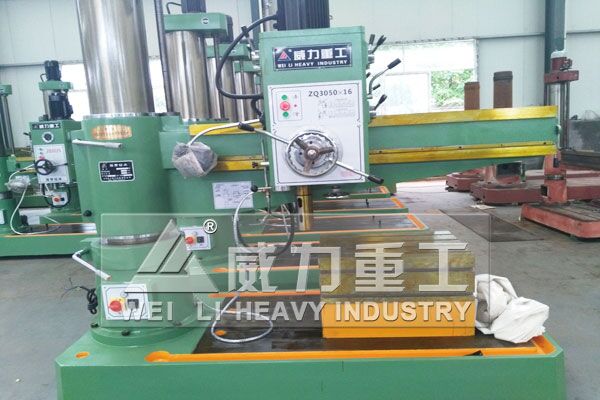

ZQ3050机械摇臂钻床

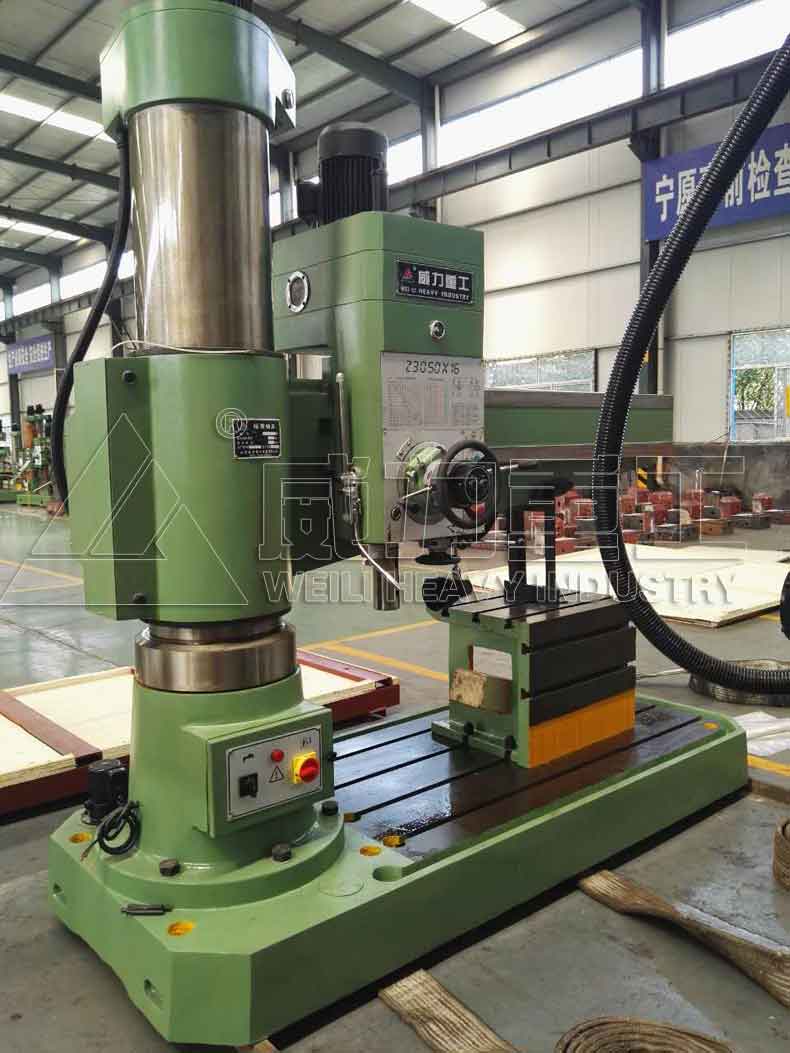

ZQ3050x16摇臂钻床
50摇臂钻床（液压型和机械型）整体区别：
1、从设备操作方面来讲，ZQ3050x16机械摇臂钻床操作方式容易上手。液压摇臂钻床加工精度更高，用户的选择性多。
2、从保养维护方面来讲，液压型摇臂钻床的保养维护繁琐，成本高，在设备实际使用过程中，由于操作员对设备的保养维护做不到位，使得摇臂钻床的液压型系统出现问题，出现问题很不容易修复，而机械型摇臂钻床相比来讲操作方式不会这么复杂。
3、从摇臂钻床传动方式方面，Z3050x16液压摇臂钻床采用液压型传动，该传动方式动力大，比较适合工件的大孔加工。而机械型摇臂钻床采用机械型传动，其特点是速度快，动力小，适合工件加工的小孔加工。
主要的安装部件：
1、摇臂钻床部件安装：50摇臂钻床_z3050液压摇臂钻床_50机械摇臂钻床是钻床中的大型设备，首先将设备四个角放上地角螺栓，然后叫摇臂钻放在准备好的地基上用水泥垫块垫起，设备底盘、立柱和机身要擦拭干净。
2、摇臂钻床电机的安装：50摇臂钻床_z3050液压摇臂钻床_50机械摇臂钻床电机按照安装图纸正确安装并紧固，打开电机盒将线路接好，然后盖上电机线路。
购买后初次使用安装调试注意：
1、摇臂升降应轻快，无冲击现象。
2、将摇臂套在外立柱上，立柱和摇臂夹紧机构、升降机构安装。摇臂夹紧后，其孔和外立柱表面配合应该均匀紧密。内外立柱夹紧后摇臂端部的外力不应低于2000N，保证无松动回转现象。摇臂升降轻快、无冲击现象。
3、将外立柱带键槽的一面回转到底部工作面，清除键槽中毛刺并保持立柱外圆表面的清洁。
4、50摇臂钻床_z3050液压摇臂钻床_50机械摇臂钻床立柱初次安装为基础，装好摇臂和升降机构的零件后，摇臂中间位置上悬挂主轴箱全部重量的配置重量，使用外立柱在负荷情况下进行调整。吊装需要垫置橡胶或其他保护层。
5、摇臂的夹紧结构如果过松，可以将补偿垫圈放到螺母下，调整必须在摇臂夹紧状态下执行。
6、将摇臂回转到50摇臂钻床_z3050液压摇臂钻床_50机械摇臂钻床垂直平面，使得摇臂和主轴箱分别位于立柱和摇臂中间，夹紧立柱和摇臂。底座工作面上放平行尺，用框式水平仪器分别在平行尺和外立柱侧线上，测量外立柱和底座工作面的垂直误差。
7、垂直度误差调节合格后，可以用内卡钳在外立柱和内立柱的空间进行测量。然后用千分尺测量内卡钳的实际数据，其较大和较小差值的一半是偏心值。
8、根据上述相互垂直的两个方向的超差情况，移动四个调节螺栓，调节外立柱相互垂直的两个方向对底座工作面的相互垂直度达到要求。
50摇臂钻床_z3050液压摇臂钻床_50机械摇臂钻床价格，每个厂家高低不等，不同的生产工艺、组成配件不同，对应50摇臂钻床价格，且该设备机械型比液压型便宜些，价格范围在4万到7万左右。采购获得精准报价，咨询公司张经理：18306370898（可加微信）
