加强型z3063x20摇臂钻床也较加重型z3063摇臂钻床，是针对客户加工63mm的大孔径时能够如鱼得水，专门研发设计生产的一款加强型摇臂钻床设备，主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。该设备在进行加工生产过程中时，主轴箱固定在摇臂导轨上，而外立柱、内立柱和摇臂相互依存，然后进行钻削加工。钻削加工时，钻头一边进行做切削运动，一边进行纵向进给。加强型z3063x20摇臂钻床的工作：：

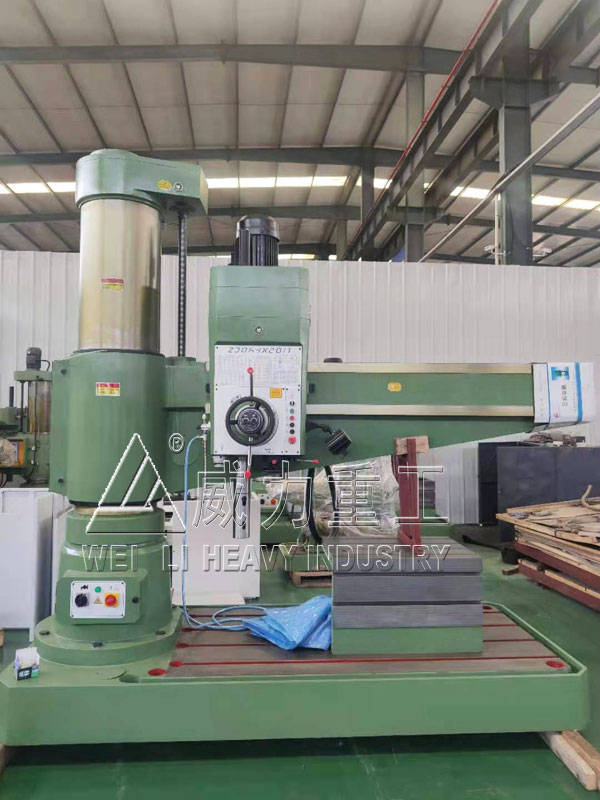

加强型z3063液压摇臂钻床
（1） 摇臂升降及夹紧：加强型z3063x20摇臂钻床摇臂升降是由立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降加紧动作结束后，摇臂自动夹紧，由装在油缸上的电器开关控制。
（2）主轴箱及立柱加夹紧：加强型z3063x20摇臂钻床的主轴箱与立柱加紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择按钮是主轴箱面板上的旋钮（主轴箱立柱加紧状态选择旋钮），其中中间位置为夹紧，左为立柱单独松夹，右为主轴箱单独松夹，动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。
加强型z3063x20摇臂钻床各部件加工工艺：
1、加强型z3063x20摇臂钻床铸件采用先进树脂砂生产技术和工艺，对铸件进行高温回火处理。
2、加强型z3063x20摇臂钻床床身整体铸件达到HT150-HT250；
3、工作台等导轨面材质达到HT300，铸件材质好；刚性好；柔韧性好；不变形，不断裂。
4、摇臂上导轨、主轴套筒及内外柱回转滚道等处采用表面淬火处理。
5、主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。
6、加强型z3063x20摇臂钻床立柱、揺臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
7、内外主轴的夹紧和放松、主轴和摇臂的夹紧和放松可采用机械操作、电气-机械装置，电气-液压或电气-液压-机械等方法实现。
8、加强型z3063x20摇臂钻床主轴箱等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性。
9、锻打齿轮 齿面强度、韧性都比较好。高频淬火，可以达到变形小，械性能好，长期使用精度不易消失。
10、在各种耐磨材料中,高锰钢是具有特殊性能的耐磨钢。
加强型z3063x20摇臂钻床各部件的作用：
1.底座：用于固定钻床，当加工工件较大时，还用来固定工件。
2.内立柱：固定在底座上，不能转动，它的外面套有空心的外立柱。
3.外立柱：套在内立柱外，可绕内立柱作360°回转。
4.摇臂：其一端的套管部分与外立柱滑动配合，借助于丝杠可沿外立柱上下移动，但不能与外立柱作相对运动，故摇臂与外立柱一起绕内立柱回转，需要时，也可通过夹紧机构夹紧在立柱上。
5.主轴箱：一个复合部件，包括主轴及主轴旋转和进给运动的全部传动变速和操作机构。它安装在摇臂的水平导轨上，可通过手轮操作使它沿着摇臂上的水平导轨作径向运动。
6.工作台：用于固定不太大的加工件。
