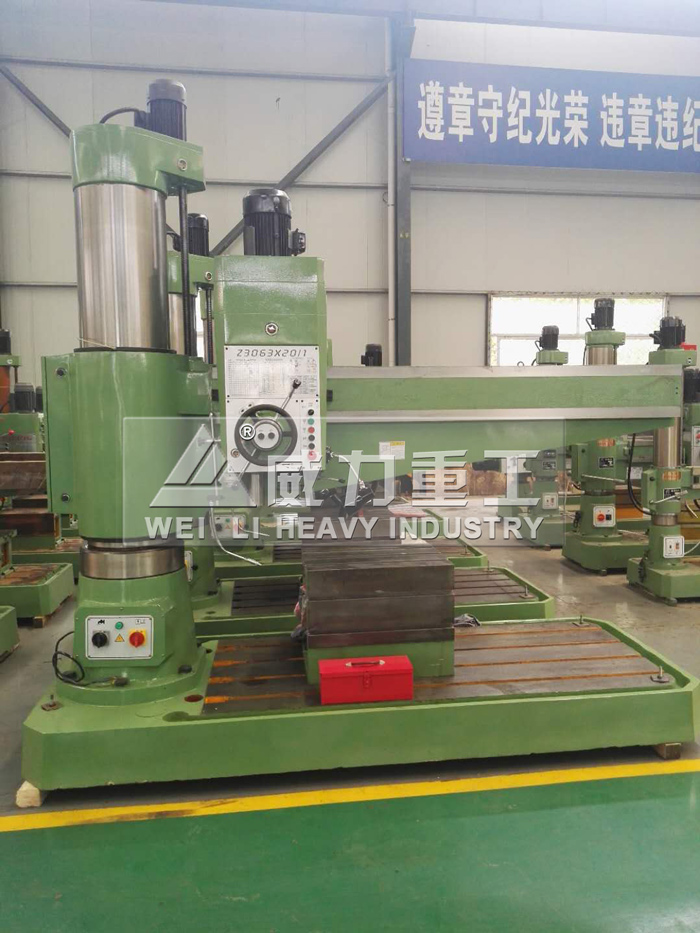

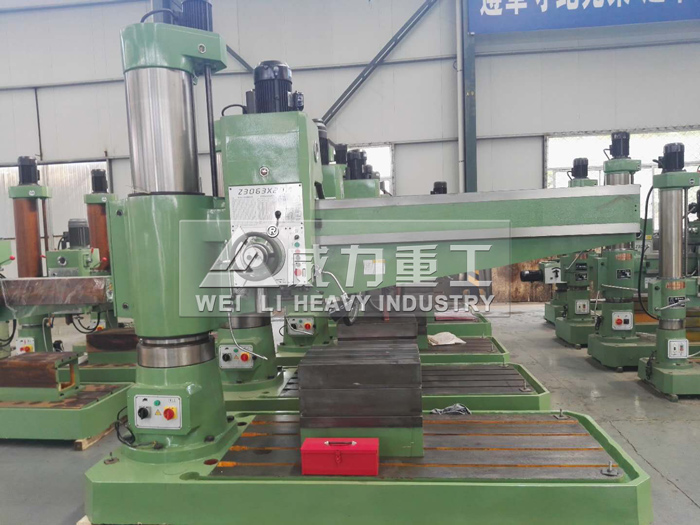

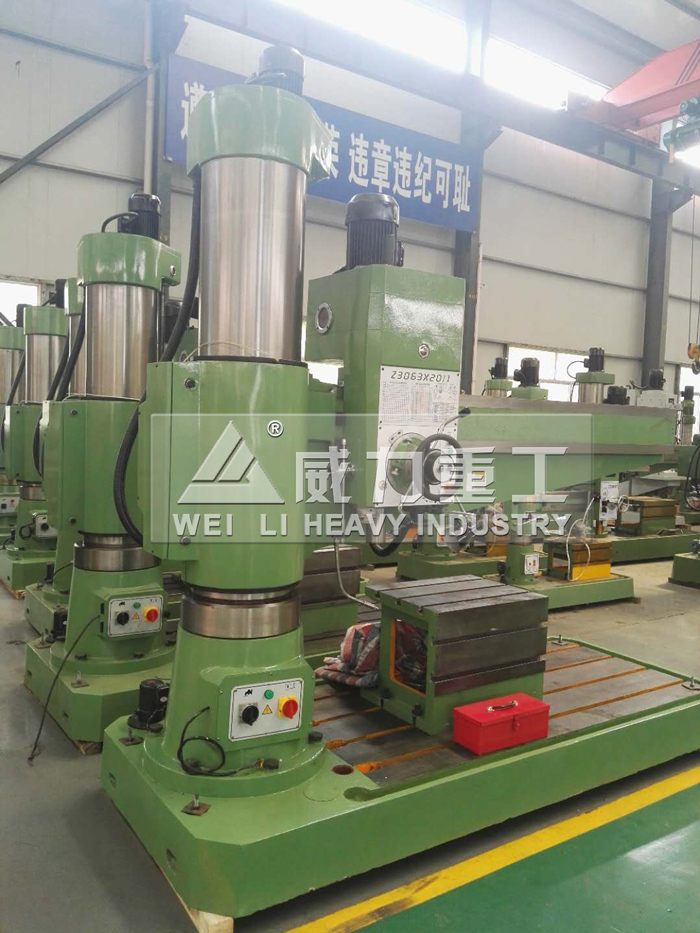

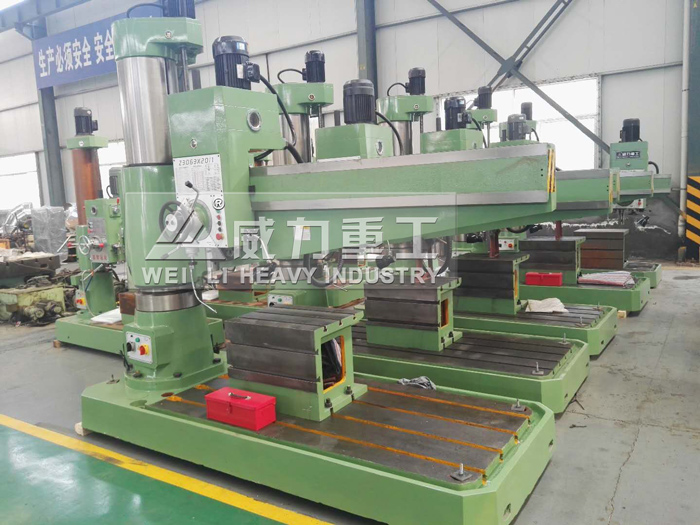

z3063×20摇臂钻床|自动钻孔机主要适用于在大、中型铸件，钢件上钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。适合本机床工作的温度要求在0°~45°、湿度30%~85%、大气压强86~106kpa、空气清洁度较好、粉尘浓度不得大于10mg/m3、不得含酸、碱、腐蚀和有毒气体；不得有爆炸危险，不得有导电尘埃；厂房内不得有雨雪侵袭；地面平整、清洁、无磕绊物存在、过道畅通、无阻碍物存在；室内光线充足。机床安装要远离振源、热源和热流。
z3063×20摇臂钻床|自动钻孔机也叫3063摇臂钻，其工作效率高，加工误差小，液压预选变速，最大钻孔直径63mm,在配有相应工装的条件下可以镗孔，扩孔、铰孔及攻螺纹等加工。山东威力重工z3063×20摇臂钻床|自动钻孔机节能电机每天按照12小时计算，12*2=24度 每天24度*365天=8760度，两年省下一台设备款。绝对铜芯电机 正反转 高低速 最低转速34转 可以直接攻丝。如果您对威力重工z3063×20摇臂钻床|自动钻孔机感兴趣，欢迎您电话详询：18306370898（同微信）惠询63液压摇臂钻床价格及参数。主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。
z3063×20摇臂钻床|自动钻孔机技术参数：
|
|
Z3063X20 |
|
最大钻孔直径 |
63mm |
|
主轴中心线至立柱母线距离 |
350-2000mm |
|
主轴箱水平移动距离 |
1650mm |
|
主轴端面至底座工作面距离 |
320-1420mm |
|
主轴行程 |
315mm |
|
主轴锥孔(莫氏) |
5# |
|
主轴转速范围 |
25-2000r/min |
|
主轴转速级数 |
16 |
|
主轴进给量范围 |
0.04-3.20mm/r |
|
主轴进给量级数 |
16 |
|
摇臂升降距离 |
780mm |
|
摇臂升降速度 |
0.02m/s |
|
摇臂回转角度 |
±180° |
|
主轴允许最大扭矩 |
630nm |
|
主轴允许最大进给抗力 |
23400n |
|
主电机功率 |
5.5kw |
|
升降电机功率 |
1.5kw |
|
液压夹紧电机功率 |
0.75kw |
|
冷却泵电机功率 |
0.09kw |
|
底座尺寸(长*宽*高) |
2800X1120X200mm |
|
底座的工作面积 |
1850X960mm |
|
底座T型槽的数量，宽及相邻槽间距离 |
4-28X220mm |
|
工作台的工作面 |
750X580mm |
|
工作台工作面T型槽的数量，宽及水平工作面 |
3-22X150mm |
|
垂直工作面 |
2-22X150mm |
|
机床重量(约) |
4000kg |
|
机床外型尺寸(长宽高) |
2900X1130X2850mm |
z3063×20摇臂钻床|自动钻孔机产品用途和性能：
1、为了充分展现液压摇臂钻床的优势，故液压摇臂钻床床体结构选用优质铸铁和优质钢材组装。
2、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可。
3、摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿。
4、有完善的安全保护装置和外柱防护及自动润滑装置。
5、采用液压预选变速结构，可节省辅助时间。
6、主轴箱的移动除手动外，还能机动。
7、16级主轴转速和16级主轴进给，可以选配更经济高效的切削速度。
8、采用新概念设计，使机床达到高效，节能的生产需要。
z3063×20摇臂钻床|自动钻孔机产品优势分析
※机床导轨立柱、箱体各部件采用高强度铸造而成，保证机床的高稳定，导轨、立柱经过淬火处理保证各接触面的硬度和机床持久运动的精度。
※机床所有电机、电气产品的选用、电路的设计参照国家有关机床防护等级。
※丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。
※主轴箱采用内部循环润滑，齿轮、轴承可以充分得到润滑
※摇臂备有升降电机，保证摇臂快速上下，降低劳动强度，提高效果。
※精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
z3063×20摇臂钻床|自动钻孔机的加工具针对性比较强，机床属于笨重设备，请用户在根据自己的生产需要的基础上，选对合适的的设备才会更有利于产品的生产，首先请确定你的加工工艺，根据加工流程选择合适的机床类别，机床的加工范围（主轴转速、最大行程、最大承重、精度要求、功率要求）都是需要考虑进去的。
z3063×20摇臂钻床|自动钻孔机使用过程中偶然情况出现的解决办法详解：
1. 按z3063×20摇臂钻床|自动钻孔机启动按钮主电机不运转
原因分析：电源开关未打开；启动按钮接触不好；接触器不吸合，主电机接线盒及电气盘内的接线处接触不好或接头脱落。
排除方法：打开总电源开关；检查启动按钮接头；检查电气柜中接触器的各接触点；检查电机相联系的接线处。
2. 操纵手柄变速主轴无回转运动
原因分析：变速油泵是单向油泵，电机旋向不对，油泵不吸油就不能带动拨叉上下压摩擦片。
排除方法：换接主电机电源线中任意两根导线的位置。
3. 主轴和外表面有漏油现象
原因分析：油箱内的油充填过多，从轴承座的上面漏出。
排除方法：注油时，不要使用油量超过油标中心的标记。
4. z3063×20摇臂钻床|自动钻孔机主轴箱夹不紧
原因分析：主油箱和摇臂结合的55度导轨面间隙大；主轴箱夹紧块位置不对；夹紧油缸与制动架夹紧处泄油或油管接头漏油；菱形块过盈量不够，不能使之立起而自锁。
排除方法：调整螺钉使之配合的55度导轨面不应大于0.04毫米的间隙（用0.04毫米塞尺检验，插入深度不得大于20毫米）；在松开状态下，松开主轴箱后背螺钉调整，调整夹紧块到适合位置再紧固螺钉.
5. z3063×20摇臂钻床|自动钻孔机摇臂夹不紧
原因分析：螺钉调整不适当，摇臂在夹紧状态时与外柱配合处有间隙；限位开关安装距活塞杆较近。活塞杆还没到夹紧位置就已经碰到开关，使液压电机停止供油。
排除方法：拆下侧盖，松开锁紧螺母或再调整螺钉，既保证摇臂在夹紧时0.04毫米塞尺不能塞入，又要保证菱形块能立起并自锁；在夹紧状态下，调整限位开关的位置，使限位开关的常闭触点断开，又要使菱形块处于夹紧位置，菱形块部分要参照主轴箱夹紧机构。
6. 造成z3063×20摇臂钻床|自动钻孔机钻孔外径变大的原因：摇臂没夹紧，钻头没有磨好，如中心偏位，通常会有小小的误差。
7. z3063×20摇臂钻床|自动钻孔机加减主轴变速变不改变的原因：液压的压力缺乏，或液压油少，可加点液压油，开机变速检修一下变速油缸可有举措，如有可能是油缸头与拨叉中的销子坏了，如没有举措可能是油缸被卡，或油路中压力不可或是液压体系阀有毛病。
8. 山东摇臂钻Z3050不易变速怎么办：首要查看摇臂钻下正反转拨叉是否合格，再查看摇臂钻油泵压力能否达到需求。在变速阀上端有个测压螺栓松掉用压力表测压，假设压力不足，而油泵上的调理螺母现已没有余量能够往里面放点垫片。
9. 山东摇臂钻Z3050液压油常见问题：天气温度较低可致使液压油变的黏稠，可替换液压油，假设仍是没有作用的话，再查看摩擦片是否磨损，假若以上都没有问题，则检查油缸密封作用是否欠好，致使缓冲不起作用，油缸正转油腔内油量缺乏，从而使齿轮缓慢作业得不到作用。
感谢您购买山东威力重工50液压摇臂钻床!
为了使我们的服务让您更满意购买后请认真阅读保修卡并妥善保存。若在购买后或在使用过程中有发现异常，请直接与厂家联络。
质保期：国家标准，质保期一年，终身服务
1）负责贵方的操作人员的技术培训及现场操作技术培训等。
2）用户提出的技术问题咨询或要求指导，我公司会及时给予解释和帮助。我公司保证与用户保持长期、良好的技术交流和协作关系。
3）全国售后服务监督电话：0632-5850025。
4）若50液压摇臂钻床系统发生故障，我公司在接到贵方的电话通知后，1小时内做出回应，三小时内提出排除故障的解决方案，以确保恢复系统正常运行，如需上门服务，省内24小时到位，省外48小时到位（偏远地区除外）。
