z3063液压摇臂钻床夹具的特点与作用
来源：摇臂钻床 发布日期：2021-12-31 | 点击：
z3063液压摇臂钻床是一种孔加工设备，操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。摇臂钻床是金属切削加工设备。z3063x20液压摇臂钻床是山东威力重工主营热销产品之一，在使用该设备进行加工零件时，需要将零件在z3063液压摇臂钻床上使用装夹固定，这就需要一款夹具来实现，使用普通的装夹操作固定是比较慢的，影响其加工效率。这里推荐一款夹具，可提升了装夹效率，而且安全高，有效防止零件甩出造成不安全隐患。
钻夹具（俗称钻模）是用来在钻床上钻孔、扩孔、铰孔的机床夹具，通过钻套引导刀具进行加工是钻模的主要特点。钻削时，被加工孔的尺寸和精度主要由刀具本身的尺寸和精度来保证，而孔的位置精度则由钻套在夹具上相对于定位元件的位置精度来确定。 钻夹具的结构形式主要决定于工件被加工孔的分布位置情况，在使用时，被固定在z3063液压摇臂钻床工作台上。
z3063x20液压摇臂钻床加工夹具包括：对称设置在z3063摇臂钻床工作台上的两个等大的长方体结构的挡块，其中第一挡块固定设置在所述摇臂钻床工作台上，第二挡块在所述摇臂钻床工作台上滑动并可锁定在设定位置；沿所述第一挡块和所述第二挡块长度方向，所述第一挡块和所述第二挡块上端对称设置有四对圆孔，所述第一挡块和所述第二挡块相对的一侧顶端对称设置有长方体结构的凹槽；还包括配合使用的C形夹。

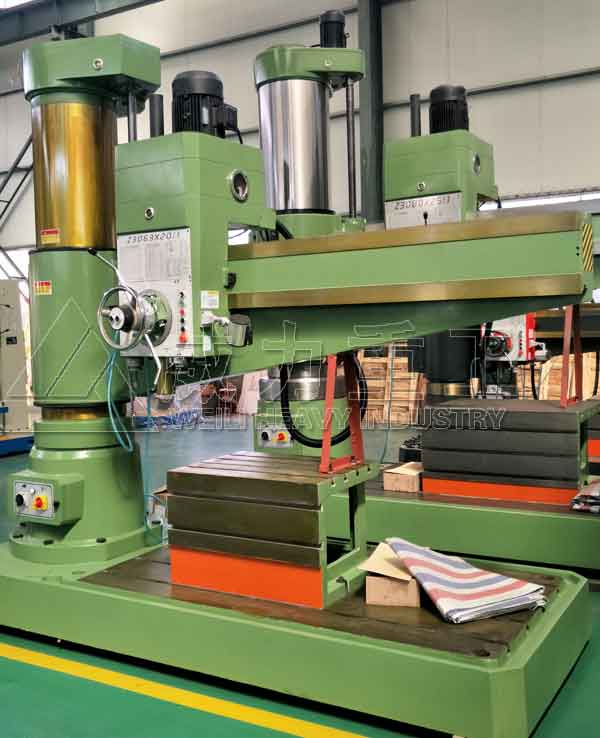

z3063摇臂钻床
z3063液压摇臂钻床夹具夹紧方法：它通过在一个基座上安装螺杆，在螺杆从下往上依次套设有底部连接弹簧的夹块体和螺纹内套，通过螺栓将夹块体和一个夹块头固定连接在一起；加工时，将工件放在夹块头下方，根据工件的尺寸大小，旋转螺纹内套，使夹块头将工件进行夹紧即可。这种z3063液压摇臂钻床上夹具可适应不同厚度工件的夹紧固定，又可适应不同尺寸工件的夹紧固定，大大提高钻孔的安全性和钻孔精度。
