z3080x25液压摇臂钻床立柱与机器的安装步骤
来源：摇臂钻床 发布日期：2022-01-18 | 点击：

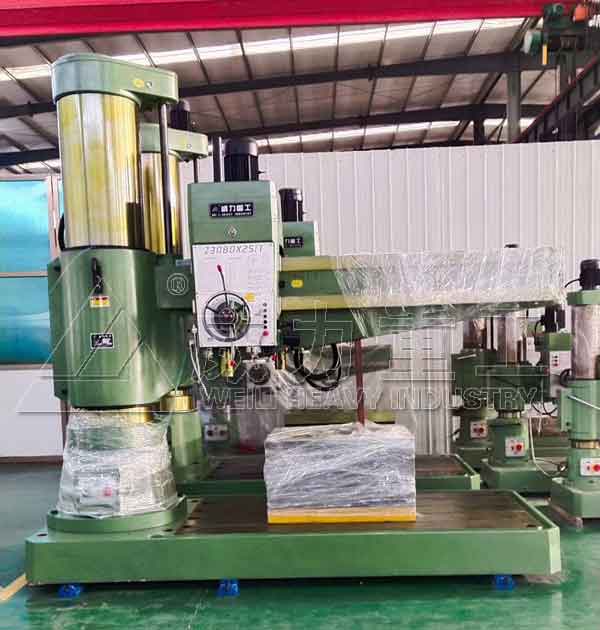

z3080x25液压摇臂钻床是山东威力重工热销设备之一，也是较大的一款钻孔机床。该设备是由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。立柱是摇臂钻床的主要支撑结构，z3080液压摇臂钻床由内外两个立柱组成，外立柱可绕内立柱回转360度。其立柱圆表面回转滚道等处均进行了深度淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。那么摇臂钻床厂家在生产制造过程中，立柱是如何安装的，机器设备有需要怎么安装才能使用，一起了解下。
z3080x25摇臂钻床的立柱
摇臂钻床立柱的安装：
1、首先将z3080x25液压摇臂钻床外立柱带槽位的一面回转到底座作业面的一边，根除槽位中的铁屑并坚持立柱外圆表面的清洗。将摇臂套在外立柱上，设备立柱和摇臂夹紧安排、升降安排以及其它零件。摇臂夹紧后，其孔与外立柱表面合作应均匀严密，用0.03mm塞尺不应塞入。表里立柱夹紧后施加摇臂端部的力不应低于2000N，保证无松动回转表象。摇臂升降应轻盈、无冲击表象。摇臂的夹紧安排假设过松，可将赔偿垫圈加于螺母的下面，其厚度为0.1mm，调整时必须在摇臂夹紧状态下进行。
2、在立柱部件初度z3080x25液压摇臂钻床设备调整的基础上，装好摇臂及其升降安排零件后，可在摇臂中心方位上吊一相当于主轴箱全部重量的装备重物（约650kg），使外立柱在负荷状况下进行调整。吊装时需垫置橡胶或其它保护层，防止摇臂导轨面被碰伤或拉毛。
3、将摇臂回转到z3080x25液压摇臂钻床的纵平面内，使摇臂和主轴箱（即配重）分别位于立柱和摇臂中心方位，夹紧立柱和摇臂。在底座作业面上放一平行平尺，用框式水平仪分别在乎行平尺上和外立柱侧母线上，测量外立柱与底座作业面的垂直度过失。将平行平尺翻滚90°，再用框式水平仪分别在平行平尺上和外立柱侧母线上测量外立柱与底座作业面另一方向上的垂直度过失。

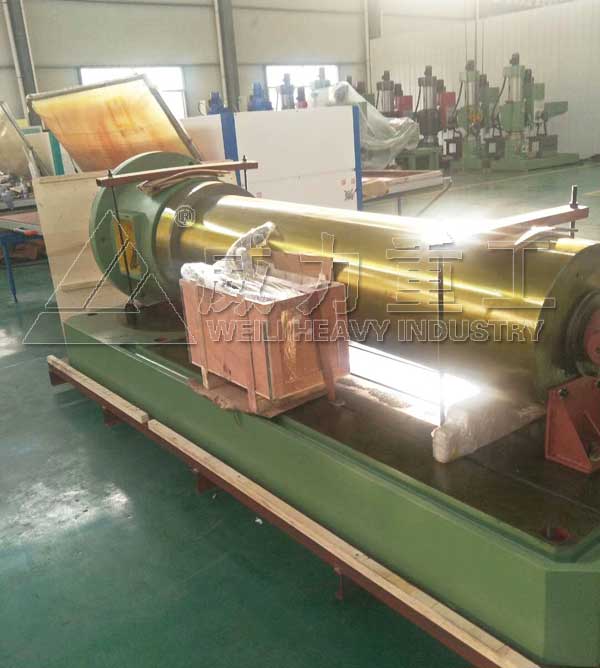

z3080摇臂钻床立柱组成部分
4、根据以上叙述的彼此垂直的两个方向的超差状况，扳动四个调度螺栓，调度外立柱彼此垂直的两个方向对底座作业面的垂直度过失抵达查验需求。
z3080x25液压摇臂钻床整机的安装：
当摇臂钻床到达客户现场之后，客户根据摇臂钻床底座上的6个孔的位置，在地面上挖出6个槽，在槽里浇筑水泥，然后把6个地脚螺栓带螺纹的一头朝上放置在水泥槽中，等水泥硬故之后，把z3080x25液压摇臂钻床吊起来，让6个地脚螺栓从摇臂钻床底座的6个孔中穿过去，在底座下面放6个垫铁，可以用来调整水平，在底座上露出地脚螺栓的螺纹，然后再用螺母备紧，这样就完成了摇臂钻床的安装了。
山东威力重工机床有限公司是一家大型的摇臂钻床生产厂家，设计生产经验丰富，机器设备质量有保证，售后服务完善， 除了z3080x25液压摇臂钻床外，公司还设计生产有z3063摇臂钻床、z3050x16摇臂钻床、z3040机型摇臂钻床、z3032、z3132万向摇臂钻床等.是客户采购定做摇臂钻床设备的理想厂家，采购定做，可致电联系张经理：18306370898（可加微信）
