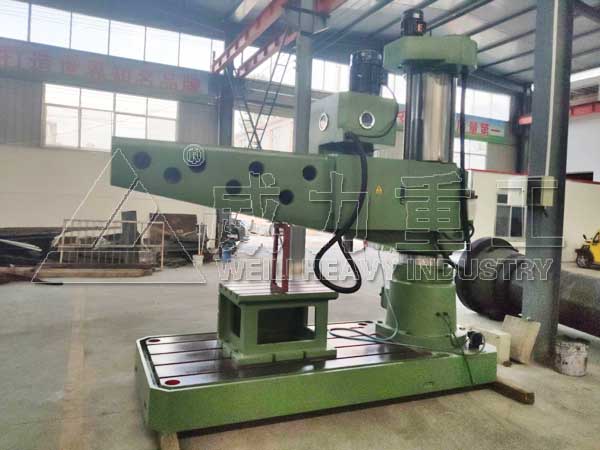

液压z3063x20摇臂钻床的主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180o的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放z3063液压摇臂钻床在机床底座或地面上。z3063x20液压摇臂钻床摇臂升降运动的运动过程为：摇臂放松——摇臂升降——摇臂夹紧。(夹紧必须在摇臂停止时进行)
摇臂上升与下降控制的工作过程如下：
按下液压z3063x20摇臂钻床上升或者下降控制按钮，断电延时继电器KT线圈通电，同时KT动合触点使电磁铁YA线圈通电，接触器KM4线圈通电，电动机M3正转，高压油进入摇臂松开油腔，推动活塞和菱形块实现摇臂的放松。放松至需要高度后，压下行程开关，接触器KM4线圈断电(摇臂放松过程结束)，接触器KM2、KM3线圈得电，主触点闭合接通升降电动机M2，带动摇臂上升。

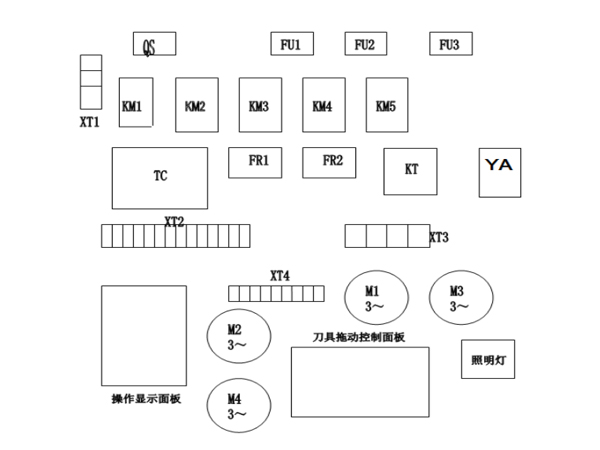

z3063液压摇臂钻床摇臂升降控制
由于此时摇臂要松开，SQ4被复位，HL2灯亮，表示松开指示。松开按钮SB3(SB4)，KM2(KM3)线圈断电，摇臂上升(下降)运动停止，时间继电器KT线圈断电(电磁铁YA线圈仍通电)，当延时结束，即升降电机完全停止时，KT延时闭合触点闭合，KM5线圈得电，液压泵电动机反向序接通电源而反转，压力油井另一条油路进入摇臂夹紧油腔，反方向推动活塞和菱形块，使摇臂夹紧。
摇臂做夹紧运动，一定时间后KT动合延时断开触点断开，接触器KM5线圈和电磁铁YA线圈断电，电磁阀复位，液压泵电动机M3断电停止工作，摇臂上升(下降)运动结束。
液压z3063x20摇臂钻床的摇臂升降时有冲击现象分析：
(1)、摇臂孔和立柱有研伤、变形等缺陷，表面粗糙度太大。应修复摇臂孔，研伤严重的可用锡铋合金补焊或镗孔镶套修复，并抛光外立柱表面。
(2)、摇臂孔与立柱外圆表面配合过紧。z3063x20液压摇臂钻床的摇臂上升时，由于滑动面摩擦阻力过大，引起升降丝杠顶端轴承向上位移;下降时整个摇臂由于自重下沉，恢复到原有间隙而造成摇臂下降时的突然冲击现象。相反，如果摇臂孔与立柱外圆配合过松，也同样会引起升降时的振动。先将摇臂锁紧，重新调整夹紧螺钉并用塞尺检查，摇壁松开后测量间隙保持在 0.08~0.10mm再将螺钉拧紧。
(3)、升降丝杠与螺母配合间隙过大，并有啸叫声。应修复或更换升降螺母。
(4)、升降丝杠上部的钢球过载保护离合器的弹簧疲劳和损坏。应更换离合器弹簧，调整螺母保证弹簧压力适当，防止钢球打滑。
(5)、丝杠副、立柱缺少润滑油或丝杠螺母型面接触不良。每次升降前必须擦净摇臂钻床的丝杠及立柱，加润滑油，并要求丝杠副型面接触面积不少于 70%。

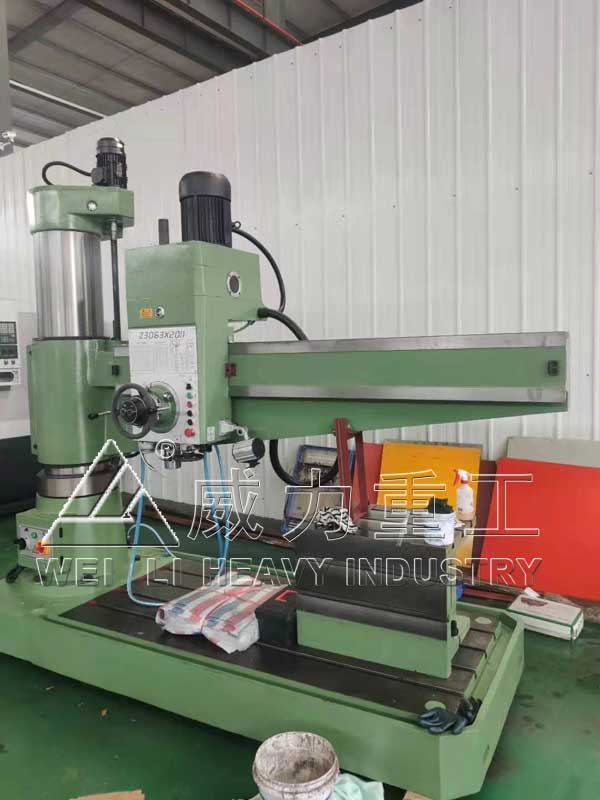

z3063x20机械摇臂钻床
