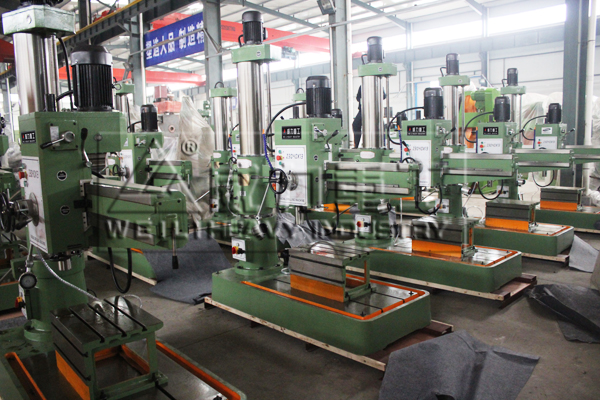

摇臂钻床按机床夹紧结构分类，可以分为液压摇臂钻床和机械摇臂钻床，在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，是机械加工车间常见的机床。设备主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。山东威力重工在摇臂钻床的开发制造丰富经验，工艺独到的制造流程与装备。其精良的产品可广泛应用于机械加工中的钻孔、扩孔、铰孔、锪平面及攻螺纹等。
摇臂钻床的夹紧机构：
摇臂钻床包括横臂升降机构，横臂夹紧机构，立柱夹紧机构：
1、横臂升降机构，包括三相交流电机，联轴器，蜗轮升降机，升降丝杠；三相交流电机通过联轴器与蜗轮升降机相连，蜗轮升降机与升降丝杠通过键连接，并通过两个圆螺母与圆螺母用止动垫圈锁紧；
2、横臂夹紧机构，包括力矩电机，通过减速机，上微动开关，推块，下微动开关，夹压杆，平键，电机轴；
3、立柱夹紧机构，包括减速器，力矩电机，滚柱，齿轮，夹紧带，齿轮箱，挡块，滚柱导板。
摇臂钻床的制造工艺：
摇臂钻的装配及镗孔工艺要求很高，山东威力重工机床有限公司在机加车间严格要求必须完全按生产图纸加工制造，拥有大型镗铣床、数控龙门铣等加工设备，从摇臂钻床的铸件件加工、高音频淬火导轨、齿轮箱体的镗孔工艺等，都有严格的标准。摇臂钻床的箱体装配完毕后，要经过24小时的研磨运转，已达到更标准的要求。立柱及内柱经过时效震动处理工艺，摇臂钻床的外柱需要进行淬火及渡铬工艺，这样的摇臂才能使用的更长久耐用。
摇臂钻床的特点：
（1）电器系统安全可靠
（2）采用机床变速，操作是非常的简单
（3）从外头和造型来看比较美观，也是显的比较大方
（4）结构非常的适合人，制作也是精细，并且可以保证持久加密！
操作规程：
1、操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，严禁戴手套，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋
2、开车前应检查机床传动是否正常、工具、电气、安全防护装置，冷却液挡水板是否完好，钻床上保险块，挡块不准拆除，并按加工情况调整使用
3、在校夹或校正工件时，摇臂必须移离工件并升高，刹好车，必须用压板压紧或夹住工作物，以免回转甩出伤人
4、摇臂钻床床面上不要放其他东西，换钻头、夹具及装卸工件时须停车进行。带有毛刺和不清洁的锥柄，不允许装入主轴锥孔，装卸钻头要用楔铁，严禁用手锤敲打
5、钻小的工件时，要用台虎钳，钳紧后再钻。严禁用手去停住转动着的钻头
6、薄板、大型或长形的工件竖着钻孔时，必须压牢，严禁用手扶着加工，工件钻通孔时应减压慢速，防止损伤平台
7、机床开动后，严禁戴手套操作，清除铁屑要用刷子，禁止用嘴吹
8、钻床及摇臂转动范围内，不准堆放物品，应保持清洁
9、工作完毕后，应切断电源，卸下钻头，主轴箱必须靠近端，将横臂下降到立柱的下部边端，并刹好车，以防止发生意外。同时清理工具，做好摇臂钻床保养工作。
