z3050x16液压摇臂钻床的功能与运动介绍
来源：摇臂钻床 发布日期：2022-08-16 | 点击：
Z3050×16液压摇臂钻床主要关键件选用高强度铸铁和钢材。经热处理设备处理，经久耐用。经专业化设备连续加工，确保基础部件精良。z3050液压摇臂钻床采用液压预选、液压变速、液压锁紧，灵敏可靠。16级主轴转速与进给可选配出经济切削。机电液操纵均集中在主轴箱上，方便快捷。

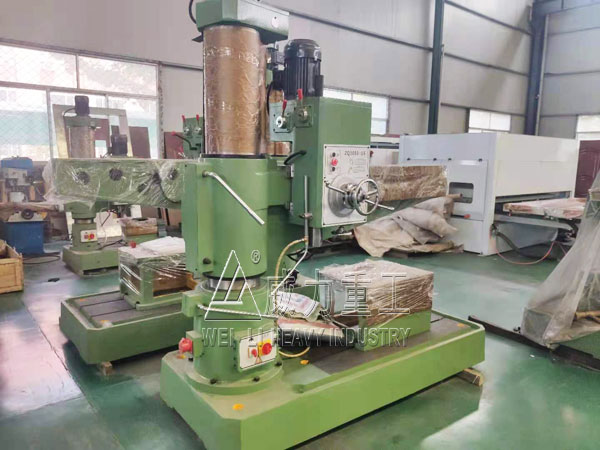

z3050摇臂钻床
z3050x16摇臂钻床的主要功能介绍：
（1）z3050摇臂钻床适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。
（2）外柱带动摇臂绕内柱回转±180º；
（3）摇臂沿外柱升降；
（4）主轴箱沿摇臂导轨左右移动；
（5）主轴箱：z3050x16液压摇臂钻床实现主轴各级转动、进给及操作，主轴转速范围25-2000r/min，共有16级，通过旋转集中操作手轮（主轴转速预选按钮）可实现；主轴进给范围0.04-3.2mm/r共有16级，通过旋转集中操作手轮（主轴进给量预选按钮）可实现。
（6）摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降加紧动作结束后，摇臂自动夹紧，由装在油缸上的电器开关控制。
（7）主轴箱及立柱加夹紧：z3050x16液压摇臂钻床的主轴箱与立柱加紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择按钮是主轴箱面板上的旋钮（主轴箱立柱加紧状态选择旋钮），其中中间位置为夹紧，左为立柱单独松夹，右为主轴箱单独松夹，动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。
z3050x16液压摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，别离经主轴传动组织，进给传动组织完成主轴的旋转和进给。 在加工螺纹时，请求主轴能正回转。z3050摇臂钻床主轴正回转通常选用机械办法完成。因而主轴电动机仅需求单向旋转。表里主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械设备，电气—液压或电气—液压—机械等操控办法完成。
z3050x16液压摇臂钻床
摇臂钻的装配及镗孔工艺要求很高，山东威力重工在机加车间严格要求必须完全按生产图纸加工制造，拥有大型镗铣床、数控龙门铣等加工设备，从z3050液压摇臂钻床的铸件件加工、高音频淬火导轨、齿轮箱体的镗孔工艺等，都有严格的标准。z3050x16液压摇臂钻床的箱体装配完毕后，要经过24小时的研磨运转，已达到更标准的要求。立柱及内柱经过时效震动处理工艺，z3050x16液压摇臂钻床的外柱需要进行淬火及渡铬工艺，这样的摇臂才能使用的更长久耐用。
