z3080摇臂钻床主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在z3080摇臂钻床底座或地面上。根据工件需要，设备分为z3080x25液压摇臂钻床、z3080x20液压摇臂钻床两种。z3080x20液压摇臂钻床用于加工笨重工件或多孔工件上的中小型孔，主要由底座、立柱、摇臂、主轴箱、主轴工件台等组成。Z3080x20液压摇臂钻床工作时，摇臂可绕立柱旋转，主轴箱可在摇臂上做径向移动。这样可使钻头对准每一个被加工孔的轴线，以便进行孔加工。

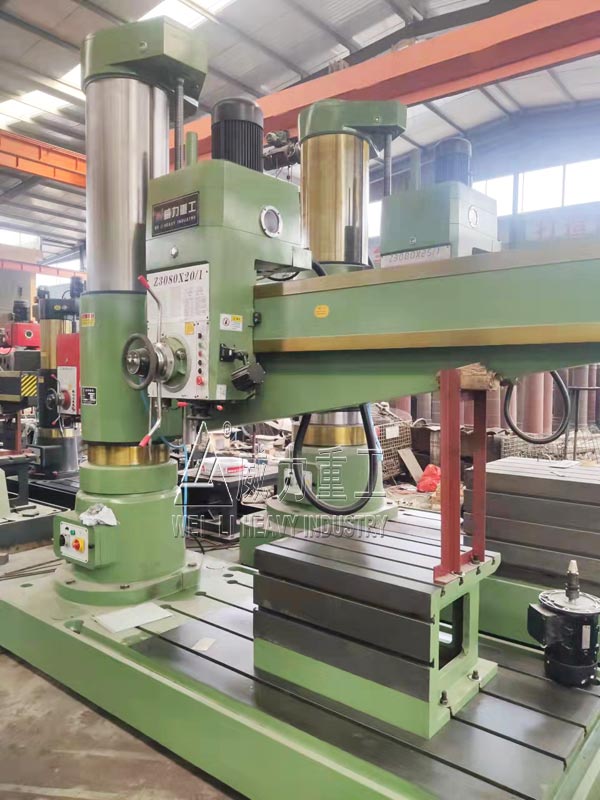

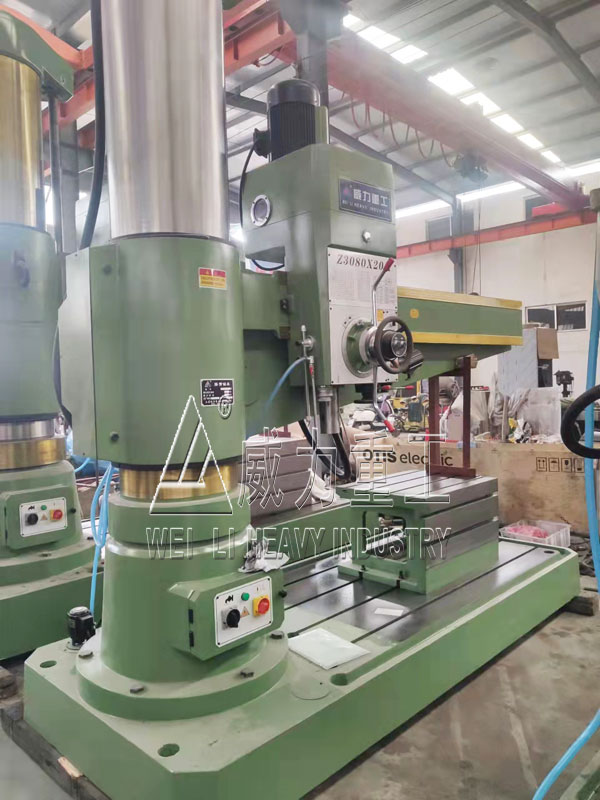

z3080x20摇臂钻床
z3080x20液压摇臂钻床的特点及关键技术指标：
1、z3080x20液压摇臂钻床特点：
1）主要功能的手柄、按钮等操作部件集中在主轴箱上。
2）摇臂带动外柱绕内柱回转±180°。
3）摇臂沿外柱升降。
4）z3080x20液压摇臂钻床主轴箱沿摇臂导轨左右移动。
5）摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母副传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下；摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降夹紧动作结束后，摇臂自动夹紧，由装在油缸座上的电气开关控制。
6）主轴箱及立柱夹紧：主轴箱与立柱夹紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择开关是主轴箱面板上的旋钮。
7）滑座带动立柱及以上部件在床身上移动，扩大了加工范围。
2、关键技术指标
1）主轴箱采用强制润滑系统；
2）主轴箱齿轮采用先进的设备加工；
3）用先进的设计、制造与装配。
z3080x20液压摇臂钻床的工作安全及注意事项：
1、确保z3080x20液压摇臂钻床电源按照说明书的要求接好电源，且正确可靠接地。
2、对z3080液压摇臂钻床做任何调整，维修或者保养时，一定要切断电源，并设置“禁止合闸”警示牌，以防他人无意合闸。
3、z3080x20液压摇臂钻床上所有可移动的部件在锁紧状态时，不允许移动该部件，以免损坏摇臂钻床。
4、当主轴电机正在运转时，不能改变高、低速变档手柄的位置，变速时应在停车状态下进行。
5、在起动机器前要确保工件与刀具安装到位，不要在工件与刀具接触的情况下起动机器，只有在z3080液压摇臂钻床达到稳定速度后，方能开始加工。
6、为避免工作台面、丝杠及导轨面得局部磨损，建议尽可能经常变换工作台面上工件的装夹位置，以便磨损均匀。
7、应定期检查各导轨压板，斜铁的配合间隙，间隙过大时应及时调整。
8、应按照z3080摇臂钻床润滑要求，定期向各润滑部位加注润滑油，并经常察看油标，检查油池油量。当油量不足时，应及时补充。
9、应避开旋转的机件，如手轮等，尤其是高速作业时。
10、机床在工作完毕后，应及时清除机器上得铁屑和污物，并在未涂漆的表面涂防锈油，以防生锈。
11、z3080x20液压摇臂钻床长期不用时，需进行防锈，防雨保管。
