z3080x20液压摇臂钻床是钻床系列产品之一，主要用钻头在工件上加工孔的机床。通常钻头旋转为主运动，钻头轴向移动为进给运动。z3080摇臂钻床结构简单，加工精度相对较低，可钻通孔、盲孔，更换特殊刀具，可扩、锪孔，铰孔或进行攻丝等加工。加工过程中工件不动，让刀具移动，将刀具中心对正孔中心，并使刀具转动（主运动）。z3080x20液压摇臂钻床的特点是工件固定不动，刀具做旋转运动。
一.z3080x20液压摇臂钻床部件安装
1、由于z3080x20液压摇臂钻床在钻床中是属于大型设备，应该先将设备四个角放上地角螺栓。然后将机器放在事先准备好的地基上，用水泥垫块垫起。
2、将设备底盘、立柱和机身用除油用品擦拭干净。
3、把z3080x20液压摇臂钻床调整平衡，，将垫块调整水平，将摇臂钻左侧防松板拆下。
4、用润滑油擦拭立柱外表面，将立柱调整后再次擦拭，直到将摇臂和立柱完全擦拭完全为止。
二、z3080x20液压摇臂钻床电机的安装
z3080液压摇臂钻床的电机按照安装图纸正确安装并紧固，打开电机盒将线路接好，然后盖上电机线路。
下一步是做好电源线路和电源开源的检查工作
1、检查电源安装方向是否正确，检查主轴松紧性摇臂按钮灵活性等。
2、摇臂上升到机身顶部，然后下降到机身底盘，检查设备行程是否准确。

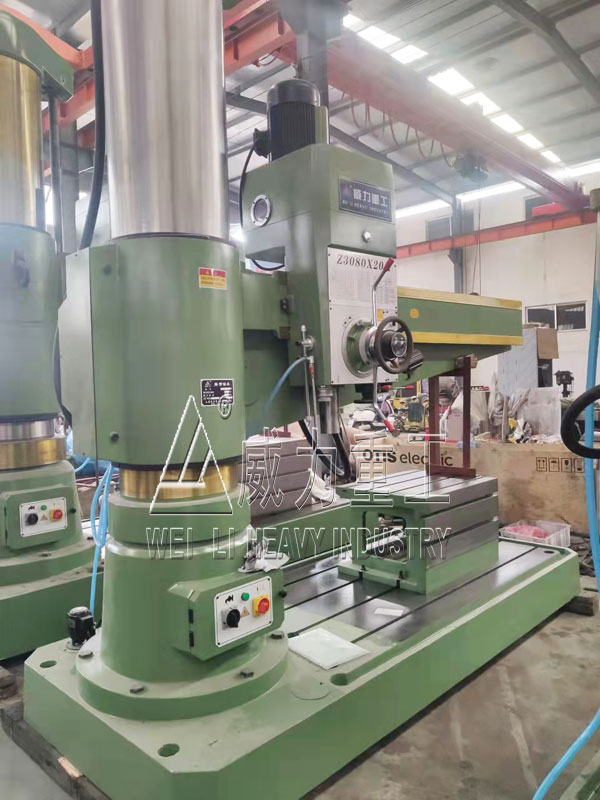

z3080x20液压摇臂钻床
z3080x20液压摇臂钻床的主要功能：
（1）z3080摇臂钻床适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，z3080液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。
（2）外柱带动摇臂绕内柱回转±180º；
（3）摇臂沿外柱升降；
（4）主轴箱沿摇臂导轨左右移动；
（5）主轴箱：实现主轴各级转动、进给及操作，主轴转速范围25-2000r/min，共有16级，通过旋转集中操作手轮（主轴转速预选按钮）可实现；主轴进给范围0.04-3.2mm/r共有16级，通过旋转集中操作手轮（主轴进给量预选按钮）可实现。
（6）摇臂升降及夹紧：z3080x20摇臂钻床的摇臂升降是由立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降加紧动作结束后，摇臂自动夹紧，由装在油缸上的电器开关控制。
（7）主轴箱及立柱加夹紧：z3080x20摇臂钻床的主轴箱与立柱加紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择按钮是主轴箱面板上的旋钮（主轴箱立柱加紧状态选择旋钮），其中中间位置为夹紧，左为立柱单独松夹，右为主轴箱单独松夹，动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。
