JH21-气动冲床

产品简介：

山东威力重工生产的JH21-气动冲床涉及到吨位很多，主要有：JH21-63吨气动冲床、JH21-125吨气动冲床、JH21-160吨气动冲床、JH21-200吨气动冲床、JH21-250吨气动冲床、JH21-315吨气动冲床等。

JH21-气动冲床主要适用于落料、冲孔、成型、弯曲、浅拉深等多种冷冲压工艺的实现，广泛应用于电器车辆、农机、拖拉机、矿山机械、五金工具、机械制造等工业领域。使用气动冲床

JH21-气动冲床主要适用于落料、冲孔、成型、弯曲、浅拉深等多种冷冲压工艺的实现，广泛应用于电器车辆、农机、拖拉机、矿山机械、五金工具、机械制造等工业领域。使用气动冲床加工生产比较卫生，干净！采用进步的光电保护技术，可以实现安全性能的大幅提升，电脑计数与程序的配合，可以实现无人值守的加工流程，大大提升了工作的效率，降低生产的成本。

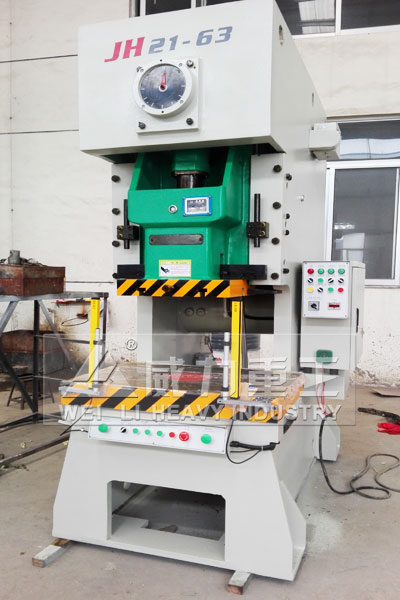

JH21-63吨气动冲床

山东威力重工生产的JH21-气动冲床涉及到吨位很多，主要有：JH21-63吨气动冲床、JH21-125吨气动冲床、JH21-160吨气动冲床、JH21-200吨气动冲床、JH21-250吨气动冲床、JH21-315吨气动冲床等。这里小编就不每个产品做详细的介绍了，把高性能气动冲床做一个精简整理，希望对想要了解该产品的客户能起到一定的帮助作用。如果您想定做这样高性能气动冲床，很好是直接电话与我们联系，能了解到更加详细气动冲床方面问题。全国咨询热线：18306370898（同微信号）

JH21-气动冲床的结构组成特点：

1、采用钢板焊接机身，刚度好，精度更稳定

2、曲轴纵放，结构紧凑，外形美观

3、装模高度实现电动调节，数字显示调节高度

4、滑块采用矩形六面体加长导轨、配青铜衬板，导向精度高

5、采用组合式气动摩擦离合器——制动器，接合平稳，动作灵敏

6、压塌式保险器，保证整机过载时的安全

7、滑块设有提升式平衡缸，实现滑块连杆的平衡

JH21-气动冲床的工作原理：

1、气动冲床是以气动离合器将飞轮之惯性力传至曲轴、连杆、滑块进行工作，工作原理见附图；曲轴连杆为刚性，因此滑块运动是强制性的，相同转速时，滑块的行程次数及运动曲线都是固定不变的。

2、压缩空气可以存储在储气罐中，随时取用，因而电动机没有空转的能源浪费。利用气缸作工作部件、利用电磁阀作为控制元件，使本机结构更加简单，故障率低、安全性高、维修简单、维修成本更低、生产效率高。利用220V电源来实现对电磁阀的控制，操作简单方便。

山东威力重工JH21-气动冲床生产厂家时刻遵循：“优势互补，诚信互助，互利互赢，让利与众”的经营思路，以广大客户提供优良的产品为己任，始终恪守“真诚、友好、融洽、互信”的经营概念，不断推进我们彼此的发展与进步，让我们携手并肩共创辉煌明天。

电话咨询我们获取更详细参数介绍——18306370898（同微信号）：

JH21-63吨气动冲床技术参数（仅供参考）：

技术参数/型号			JH21-63T
公称力		kN	630
公称力行程		mm	4
滑块行程		mm	100
行程次数	固定	min-1	50
	可变Variable		40-60
很大装模高度		mm	270
装模高度调节量		mm	70
滑块中心至机身距离		mm	270
工作台板尺寸（前后×左右）		mm	470X750
工作台板落料孔尺寸		mm	φ160
工作台板厚度		mm	80
滑块底面尺寸（前后×左右）		mm	400 480
模柄孔尺寸（直径×深度）		mm	φ50 60
立柱间距离		mm	560
立电机功率		KW	Y132S-4/5.5
外形尺寸（前后×左右×高）		mm	1615X1200X2570
净重		Kg	5500

JH21-125吨、160T、200吨气动冲床技术参数（仅供参考）：

			JH21-200T	JH21-160T	JH21-125T
公称力		kN	2000	1600	1250
公称力行程		mm	6	6	5
滑块行程		mm	200	180	160
行程次数	固定	min-1	40	45	50
行程次数	可变Variable	min-1	30-50	35-50	40-60
很大装模高度		mm	450	350	370
装模高度调节量		mm	110	110	100
滑块中心至机身距离		mm	430	390	360
工作台板尺寸（前后×左右）		mm	840×1400	760×1200	700X1100
工作台板落料孔尺寸		mm	φ200	φ180	φ160
工作台板厚度		mm	180	150	120
滑块底面尺寸（前后×左右）		mm	650×880	580×700	520X620
模柄孔尺寸（直径×深度）		mm	Φ70×100	Φ70×100	φ70X80
立柱间距离		mm	820	660	640
立电机功率		KW	Y180L-6/15	Y180L-6/15	Y160L-6/11
外形尺寸（前后×左右×高）		mm	2370×1600×3600	2040×1480×3300	1900X1400X3350
净重		Kg	19500	13200	9800

JH21-250吨气动冲床技术参数（仅供参考）：

主要技术参数（Main technical Parameter）	单位（Unit）	规格（Specification）
公称力（Rated toque）	kn	2500
公称力行程（Rated toque journey）	mm	6
滑块行程（Slide stroke）	mm	160
滑块行程次数（slider journey time）	次/min	35
很大装模高度（maximum die set height）	mm	450
装模高度调节量（die-filling diesetheightadjustment）	mm	110
滑块中心至机身距离（Pressure from the center of the fuselage）	mm	420
工作台板尺寸(前后×左右) （staging measurement）	mm	800×1400
工作台板孔尺寸（staging Hole size）	mm	Φ220
工作台板厚度（staging thickness）	mm	160
滑块底面尺寸(前后×左右)（slider underside measurement）	mm	600×780
模柄孔尺寸(直径×深度)（shank Hole size）	mm	Φ70×100
立柱间距离（Distance between columns of body）	mm	580
电动机(型号/功率)（electromotor）	kw	Y200L-6 ( 18.5)
外形尺寸(前后×左右×高度) （boundary dimension）	mm	2630×2000×3600
整机重量（Weight）	Kg	21000

JH21-315吨气动冲床技术参数直接电话联系我们张经理：18306370898（同微信号）

如何购买到性价比高JH21-气动冲床，厂家选择很重要

用户订购JH21-气动冲床也有学问，首先不是冲床吨位越大越好，也不要图省钱购买小吨位冲床那样不适合自己的冲压环境会导致气动冲床无法正常工作。

立刻气动冲床选用主要考虑重点包括加工类别、冲压吨位、板料面积、行程长短、每天产能等五大项：

1、冲压加工种类很多，主要有可分为剪切、引伸、成型、压印等四大类，更可以细分成打胚、冲孔、下料、剪切、引伸、弯曲、成型、压印等类，其加工特性皆不尽相同。

2、气动冲床所需要冲压吨位，是以模具完成加工所须之总吨位来计算的，因此，影响（冲床吨位计算加计算公式链接）的主要因素，包括零件周长度、材料厚度、材料强度等特性。

3、板料面积及行程长短则是因零件外形大小及深度来决定。

4、每日产能主要系用以计算冲床之每分钟冲程数及所须冲床台数，才能符合整体生产需求。

山东威力重工机床有限公司冲床生产厂家网上订单详细交易流程：用户选定产品型号，销售人员电话沟通，传真产品图片、技术参数和相关公司资质证明（公司资质证明很重要，有资质讲诚信生产厂家确保用户朋友放心网上交易）

用户朋友下订单，销售人员负责传真合同,客户确认无误后并将合同签订回传！

一般为全款到账发货，特殊情况也可先付30%定金，货到，卸车前付清余款

财务收到货款，下单，仓库配车，安排发货！

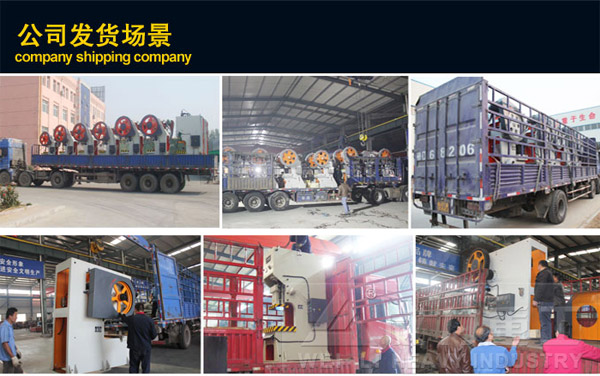

装车后，告知客户司机电话车牌，提醒客户准备卸车(尾款付清的需要提前准备款项) 。

产品拍摄图

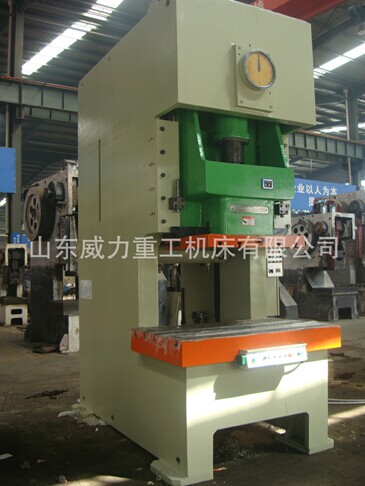

315吨气动冲床车间生产完成

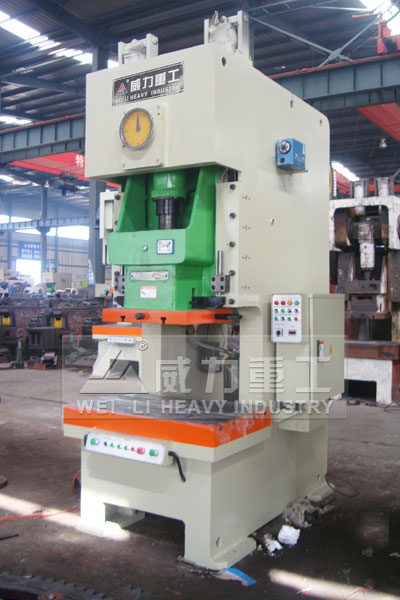

250吨气动冲床生产完成

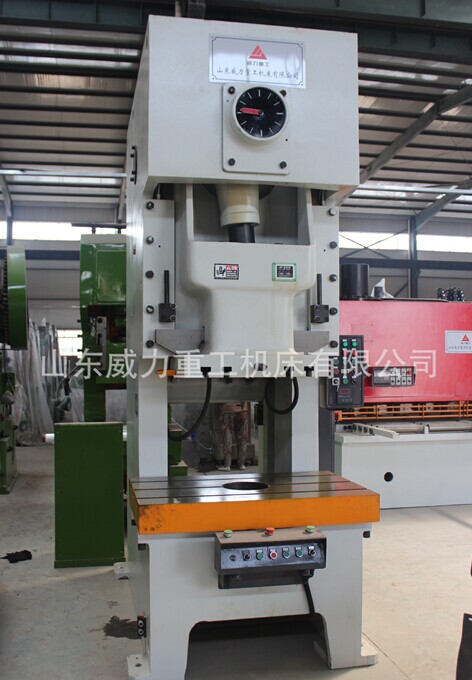

160吨气动冲床车间现货实物图

JH21-气动冲床厂家售后服务保障：

1）公司负责贵方的操作人员的技术培训及现场操作技术培训等。

2）用户提出的技术问题咨询或要求指导，我公司会及时给予解释和帮助。我公司保证与用户保持长期、良好的技术交流和协作关系。

3）若设备系统发生故障，我公司在接到贵方的电话通知后，1小时内做出回应，三小时内提出排除故障的解决方案，以确保恢复系统正常运行，如需上门服务，省内24小时到位，省外48小时到位（偏远地区除外）。

4）质保期内，除人为因素损坏外，公司提供免费维修服务，易损件，耗材费用由客户承担。

5）质保期：国家标准，质保期一年（以签订合同之日起），终身维修。一年后的服务需收取维修费，零件费及路费。
