QC11Y-20x2500液压闸式剪板机

产品简介：

QC11Y-20x2500液压闸式剪板机是山东威力重工采用先进的集成式液压系统而生产的一种可靠性高的机器设备，该设备广泛应用于机械行业，深受全国各地用户的喜爱。

用于汽车、拖拉机、机车车辆、船舶、电机、仪表等工业，以及动力工业和航空等行业的金属薄板拉伸、弯曲、挤压、成形等工艺。对于各种高强度合金板的拉伸工作也适用。公司主要

用于汽车、拖拉机、机车车辆、船舶、电机、仪表等工业，以及动力工业和航空等行业的金属薄板拉伸、弯曲、挤压、成形等工艺。对于各种高强度合金板的拉伸工作也适用。公司主要生产“威力”牌系列：QC12Y-系列液压闸式剪板机、QC12K-系列数控液压剪板机、QC11Y-系列液压闸式剪板机、WC67Y-系列液压折弯机、WC67K-系列数控折弯机、Q11-系列机械剪板机等产品。

公司生产的QC11Y液压闸式剪板机的型号齐全：

1、剪切6个厚液压闸式剪板机型号：6x2500、6x3200、6x4000、6x5000、6x6000

2、剪切8个厚液压闸式剪板机型号：8x2500、8x3200、8x4000

3、剪切12个厚液压闸式剪板机型号：12x2500、12x3200、12x4000

4、剪切16个厚液压闸式剪板机型号：16x2500、16x3200、16x4000

5、剪切20个厚液压闸式剪板机型号：20x2500、20x3200、20x4000

6、剪切25个厚液压闸式剪板机型号：25x2500、25x3200、25x4000

7、剪切30个厚液压闸式剪板机型号：30x2500、30x3200

8、剪切40个厚液压闸式剪板机型号：40x2500、40x3200

QC11Y-20x2500液压闸式剪板机性能特点：

1、机架采用整体焊接结构，经振动消除应力，精度保持性好

2、采用进步的集成式液压系统，可靠性好。

3、采用三点支撑滚动导轨，消除支撑间隙，提高剪切质量。

4、刀片间隙手轮调整迅速，准确，方便。

5、矩形刀片，四个刃口均可使用，使用寿命长。

6、上刀架采用内顷结构，便于落料，提高了制件的精度。

7、具有分段剪切功能。

QC11Y液压闸式剪板机性能特点：

1、液压传动、闸式刀架。20x2500液压闸式剪板机架整体焊接坚困耐用，使用氮气缸回程，平稳迅速。

2、具有无级调节行程的功能，上下刀片刃口间隙量用手柄调节，刀片间隙均匀快速易调。

3、速度快、精度高、稳定性好，能精确地保证后挡料位移尺寸的精度，同时数控系统具有精度补偿功能及自动检测的多种附加功能。

QC11Y液压闸式液压剪板机较QC12Y液压摆式剪板机的优点：

液压摆式剪板机由于是圆弧运动，而圆弧刀片制作又相当困难，一般是用刀片之后做垫铁补偿，所以所得出的间隙并不精确，剪出来的板料也不是很理想，因为是弧形运动，其刀片也不能做成矩形，而应做成锐角,所以刀片的受力情况也不理想，刀片损伤也较厉害，液压闸式液压剪板机就克服了以上所有毛病。

所有型号的QC11Y液压闸式剪板机的技术参数：（仅供参考）订购咨询热线：18306370898（同微信号）

机床型号	可剪板厚	可剪板宽	行程次数	后挡料范围	剪切角	主电机功率
机床型号	mm	mm	min -1	mm	°	kw
6×2500	6	2500	20-25	600	0.5-1.5	7.5
6×3200	6	3200	16-25	600	0.5-1.5	7.5
6×4000	6	4000	14-25	600	0.5-1.5	7.5
6×5000	6	5000	10-15	800	0.5-1.5	7.5
6×6000	6	6000	10-15	800	0.5-1.5	11
8×2500	8	2500	18-25	600	0.5-1.5	11
8×3200	8	3200	16-25	600	0.5-1.5	11
8×4000	8	4000	12-25	600	0.5-1.5	11
12×2500	12	2500	12-20	600	0.5-2	15
12×3200	12	3200	12-20	600	0.5-2	15
12×4000	12	4000	12-20	600	0.5-2	15
16×2500	16	2500	10-15	800	0.5-2.5	18.5
16×3200	16	3200	10-15	800	0.5-2.5	18.5
16×4000	16	4000	8-15	800	0.5-2.5	18.5
20×2500	20	2500	8-12	800	0.5-2.5	30
20×4000	20	4000	8-12	800	0.5-2.5	30
25×2500	25	2500	6-10	800	0.5-3.5	37
25×3200	25	3200	6-10	800	0.5-3.5	37
25×4000	25	4000	6-10	1000	0.5-3.5	37
30×2500	30	2500	6-8	1000	0.5-3.5	45
30×3200	30	3200	6-8	1000	0.5-3.5	45
40×2500	40	2500	4-8	1000	0.5-3.5	75
40×3200	40	3200	4-8	1000	0.5-3.5	75

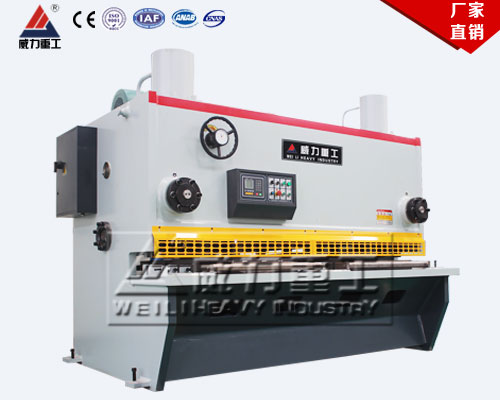

产品拍摄图

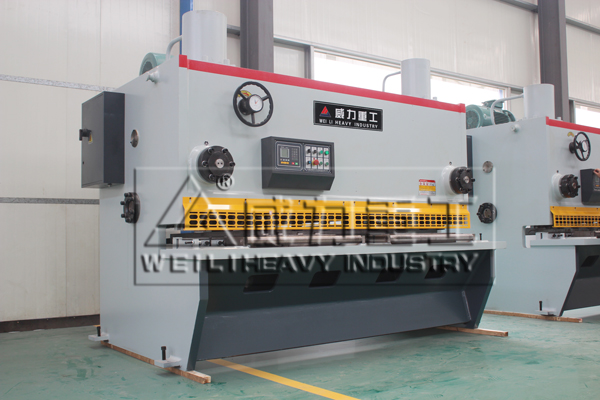

液压闸式剪板机的车间实物图

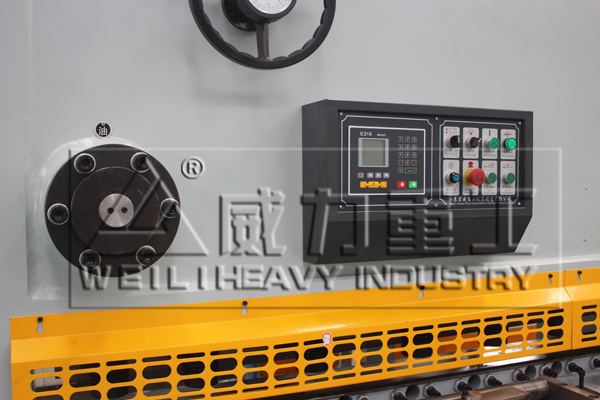

液压闸式剪板机的细节图

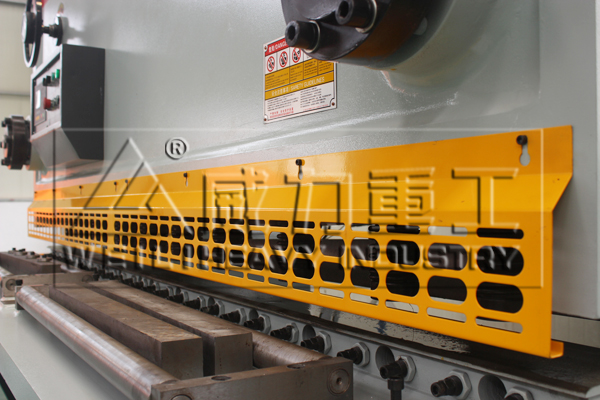

液压闸式剪板机的光栅保护

液压闸式剪板机细节图

客户定做生产液压闸式剪板机

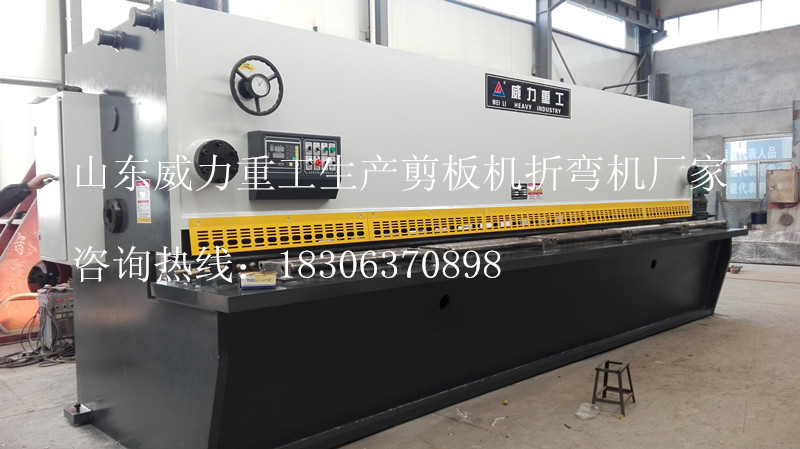

客户要求生产完成的液压闸式剪板机实物图

液压闸式剪板机的维护保养：

　　1、严格按照操作规程进行操作。

　　2、每次开机前按润滑图表要求定时、定点、定量加润滑油，油应清洁无沉淀。

　　3、机床必须经常保持清洁，未油漆的部分防锈油脂。

　　4、电动机轴承内的润滑漾油要定期更换加注，并经常检查电器部分工作是否正常安全可靠。

　　5、定期检查三角皮带、手柄、旋钮、按键是否损坏，磨损严重的应及时更换，并报备件补充。

　　6、定期检查修理开关、保险、手柄、保证其工作可靠。

　　7、每天下班前10分钟，对机床加油润滑及擦洗清洁机床。

　　8、严禁非指定人员操作该设备，平常必须做到人离机停。

山东威力重工机床有限公司剪板机生产厂家网上订单详细交易流程：用户选定产品型号，销售人员电话沟通，传真产品图片、技术参数和相关公司资质证明（公司资质证明很重要，有资质讲诚信生产厂家确保用户朋友放心网上交易）

1、用户朋友下订单，销售人员负责传真合同,客户确认无误后并将合同签订回传！

2、一般为全款到账发货，特殊情况也可先付30%定金，货到，卸车前付清余款

财务收到货款，下单，仓库配车，安排发货！

3、装车后，告知客户司机电话车牌，提醒客户准备卸车(尾款付清的需要提前准备款项) 。

山东威力重工摇臂钻床质量保证

山东威力重工机床有限公司主要致力于铣床、冲床、剪板机（机械剪板机、液压闸式剪板机、液压闸式剪板机）、折弯机、钻床、液压机（四柱液压机、单柱液压机、龙门液压机、卧式液压机、二梁四柱液压机、三梁四柱液压机、四梁四柱液压机、拉伸液压机、粉末成型液压机、模压成型机、校直机、油压机、压力机等，可定做设计吨位10吨-5000吨均可）、数控车床、加工中心等设备生产与研发。更多床身铣床价格等欢迎广大客户来电垂询！张经理：18306370898，0632-5850029。。。公司郑重承诺：所售产品售后质保一年，终生维修服务！签订法律合同，敬请用户放心购买！
