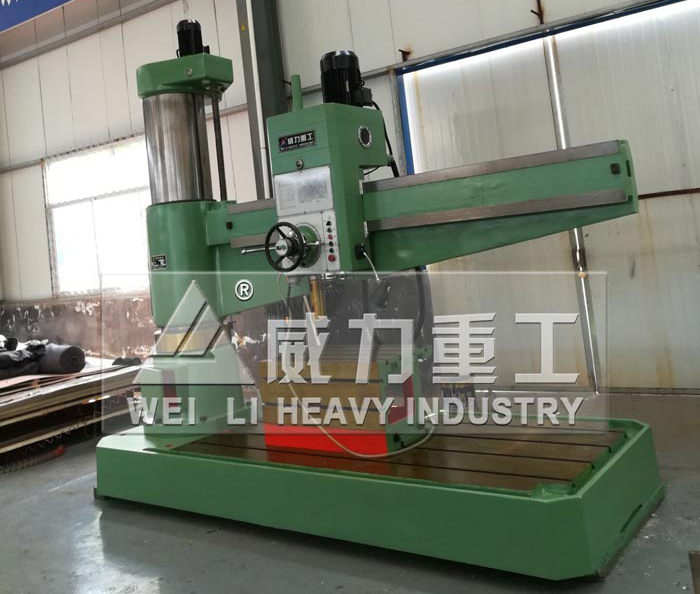

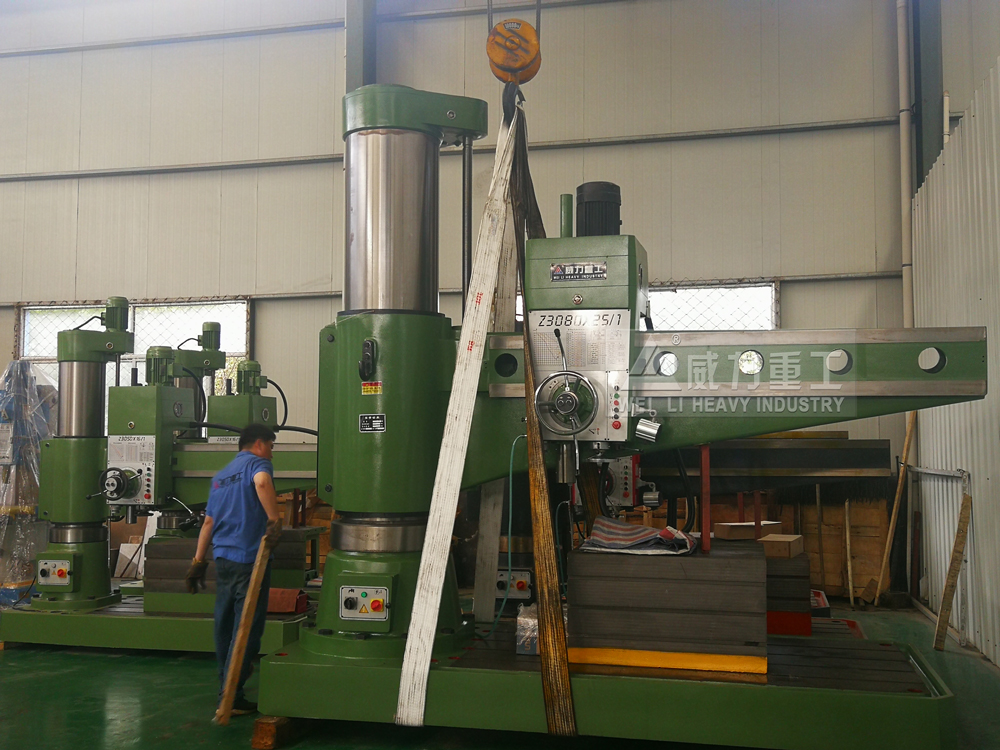

山东威力重工生产的Z3080×25液压摇臂钻床造型美观大方，总体布局匀称协调，导轨面经热处理硬度高，钢性强，齿轮为磨齿经高频淬火调质噪音低经久耐用。机器部件无砂眼，无形变，经精密加工，保证机器稳定性及精度，电控部分采用纯铜电机及国家3c认证产品，安全稳定寿命长。臂长为2米5，钻孔直径为80mm，所以也叫80摇臂钻床，Z3080×25液压摇臂钻床轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车(制动)、空档用一个手柄操作。Z3080钻床具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。
Z3080×25液压摇臂钻床用途：
Z3080×25液压摇臂钻床用途广泛，可在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作，在配有相应工装的条件下可以鏜孔，该机床操用灵活简便，是制造及设备维修等行业理想的钻孔设备。适用于在大、中型铸件，钢件上钻孔、扩孔、铰孔、锪平面及攻螺纹等加工，在具有工艺装备的条件下可以进行镗孔，机床操做灵活简便，是制造及设备维修等行业理想的钻孔设备。

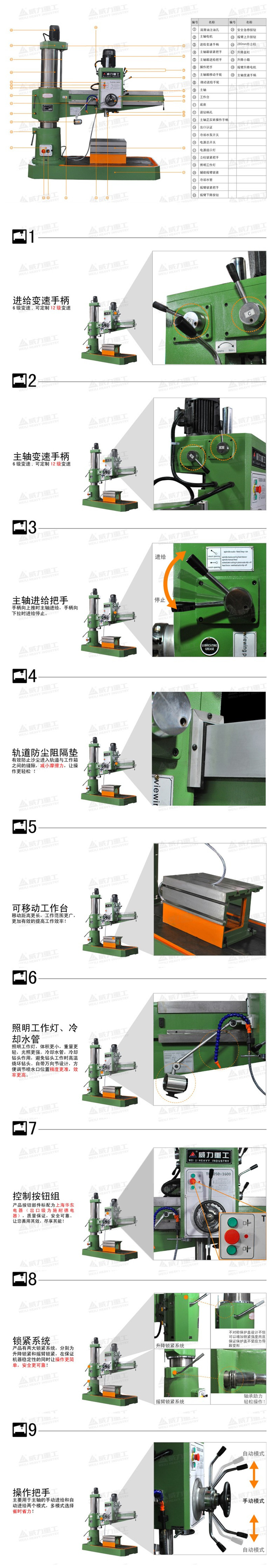

Z3080×25液压摇臂钻床性能特点：
1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转，停车(制动)，变速、空档等动作，用一个手柄控制，操纵轻便
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持Z3080×25液压摇臂钻床精度的稳定性，延长了使用寿命。
5、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。
6、有完善的安全保护装置和外柱保护及自动润滑装置；
7、立柱和主轴箱的松开和夹紧即可同时进行，又可单独进行。
|
|
单位 |
|
|
最大钻孔直径 |
Mm |
80 |
|
主轴中心线至立柱母线距离 |
Mm |
500-2500 |
|
主轴箱水平移动距离 |
Mm |
2000 |
|
主轴端面至底座工作台面距离 |
Mm |
550-1600 |
|
摇臂升降距离 |
Mm |
1000 |
|
摇臂升降速度 |
m/min |
1 |
|
摇臂回转角度 |
° |
360 |
|
主轴圆锥孔 |
|
莫氏6号 |
|
主轴转速范围 |
r/min |
16-1600 |
|
主轴转速级数 |
|
16 |
|
主轴进给量范围 |
Mm/r |
0.04-3.2 |
|
主轴进给量级数 |
|
16 |
|
主轴行程 |
Mm |
450 |
|
刻度盘每转钻孔深度 |
Mm |
151 |
|
主轴最大扭矩 |
Nm |
1600 |
|
主轴允许最大进给抗力 |
N |
35000 |
|
主电机功率 |
Kw |
7.5 |
|
摇臂升降电机功率 |
Kw |
3 |
|
主轴箱、立柱、摇臂液压夹紧电机功率 |
Kw |
0.8 |
|
机床冷却泵电机功率 |
Kw |
0.09 |
|
机床重量(约) |
Kg |
7000 |
|
机床轮廓尺寸(长*宽*高) |
Mm |
3500*1450*3300 |
|
机床最大轮廓尺寸(长*宽*高) |
Mm |
3500*1450*3300 |

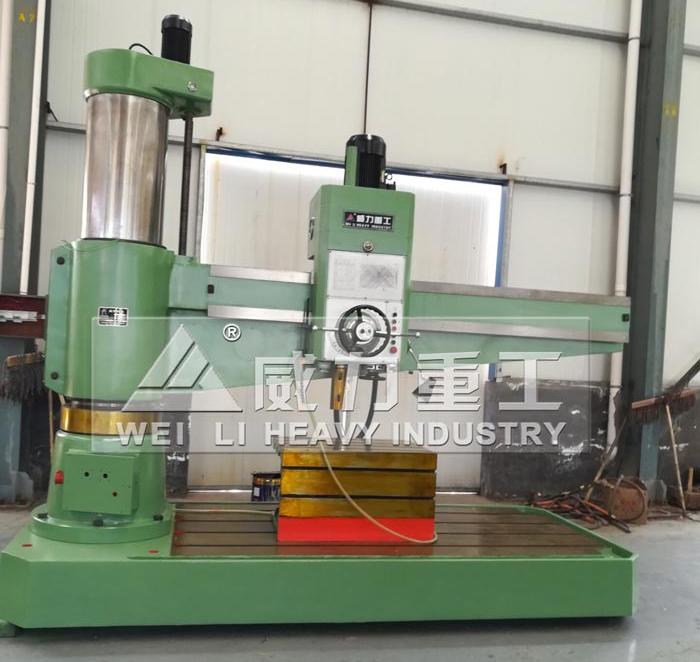

Z3080×25液压摇臂钻床的主要结构：
Z3080×25液压摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
Z3080×25液压摇臂钻床检查标准：
1、零部件齐全，质量符合标准。
（1）Z3080×25液压摇臂钻床表面无严重碰、拉、研伤现象。
（2）机床操纵手柄、手柄球等齐全。
（3）润滑、冷却系统的管路、注油器、固定夹、截止阀等齐全好用。
（4）限位开关、安全挡铁、防护罩盖等齐全可靠。
2、设备运行正常，性能良好。
（1）Z3080×25液压摇臂钻床主要精度达到规定要求。
（2）机床性能、工效保持原设计能力或满足工艺要求。
（3）传动系统变速齐全、运行正常、摇臂升降灵活。
（4）机床操作纵构构灵活、准确、定位可靠。
（5）机床电气、液压系统运行正常，性能良好。
3、技术资料齐全准确。
（1）随机说明书、合格证等资料齐全。
（2）机床技术档案、运转记录、维修记录等资料齐全、准确。
4、机床环境整齐、清洁。
（1）Z3080×25液压摇臂钻床表面清洁，无油垢、无黄袍、无锈蚀、无大面积脱漆。
（2）机床周围整齐、清洁、无堆积铁屑和杂物。
（3）机床附件、专用工具等齐全，保管妥善，摆放整齐。
Z3080×25液压摇臂钻床作业环境要求：
1、对环境的要求：地面平整，清洁，无磕绊物存在，过道通畅，无障碍物存在；室内光线充足（或照明条件良好）。
2、对温度湿度的要求：温度0℃~45℃，湿度30%~85%。
3、对压力的要求：大气压强86~106kpa,空气清洁度好，粉尘浓度不得大于10mg/m3。
4、特殊要求：不得含酸、碱、腐蚀和有毒气体;不得有爆炸危险，不得有导电尘埃。
5、安全要求：Z3080×25液压摇臂钻床安装要远离震源、热源、和热流。
