400吨液压机拉伸不锈钢水箱板成型专用油压机

产品简介：

不锈钢钢水箱板成型液压机又称水箱拉伸机，方形水箱常见有0.5米x0.5米,1mx1m,1mx0.5米。公司可以根据客户需求定制。。模具也可按照客户需求配。模具也是我们威力重工合作的厂家，本

不锈钢钢水箱板成型液压机又称水箱拉伸机，方形水箱常见有0.5米x0.5米,1mx1m,1mx0.5米。公司可以根据客户需求定制。。模具也可按照客户需求配。模具也是我们威力重工合作的厂家，本公司不生产模具。。客户也可以自己找模具厂家定制。常用不锈钢水箱吨位有315吨、400吨、500吨、630吨四柱液压机等。欢迎致电咨询我们18306370898（同微信号）

400吨液压机拉伸不锈钢水箱板成型专用油压机结构简单、经济、实用；精度高、抗偏载能力强。液压控制采用插装式基础系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点。采用PLC控制的电气系统结构紧凑，工作灵敏、可靠，柔性好，具有调整、双手单次循环、（带送料装置的）连续工作三种操作方式。液压拉伸机通过操作面板选择，不仅可实现定程、定压两种成形工艺，而且可实现有垫、无垫、顶出三种工艺适用于油烟机罩壳，汽车覆盖件，水槽等不锈钢产品拉伸成型。配置红外保护屏、冷却器、冲裁缓冲缸、液压垫、打料缸。

400吨液压机拉伸不锈钢水箱板成型专用设备工作原理：

1、该机器由四柱液压拉伸机及控制机构两大块构成。主要组成部分：上置主缸，下顶缸，侧缸，机身。

2、通过高压油泵，电机及各种压力阀，控制系统组成的动力机构。它在电子装置上面的控制下，启动电源，油泵及各种液压阀开始运作，各种阀配件控制油的方向，速度，压力，并执行各种不同的功能。通过又单向阀，由不可返回，溢流阀，顺序等等。保护液压回路等作用。

3、液压泵主要通过机械能转换来液压能，使四柱拉伸机快速油缸产生压力。完成浅拉深，成型，翻边等操作。

400吨液压机拉伸不锈钢水箱板成型专用油压机技术参数欢迎致电咨询我们。

项目		单位 Unit	YW32 -100T	YW32- 200T	YW32 -315T	YW32 -500T	YW32 -630T	YW32 -800T	YW32 -1250T	YW32 -2000T
公称力		kN	1000	2000	3150	5000	6300	8000	12500	20000
回程力		kN	260	400	630	1000	1200	1200	2000	4000
顶出力		kN	--	400	630	1000	1600	2000	3150	3150
液体工作压力		MPa	25	25	25	25	25	25	25	25
滑块行程		mm	500	500	800	800	9000	900	800	800
顶出最大行程		mm	--	250	300	300	300	300	300	400
滑块距工作台最大距离		mm	700	800	1250	1200	1200	1400	1400	1400
滑块行程速度	快下	mm/s	50	100	100	100	100	100	100	100
	工作	mm/s	5-10	5-12	5-12	5-12	5-12	5-12	5-12	5-12
	回程	mm/s	40	80	60	80	80	80	80	80
顶出行程速度	顶出	mm/s	--	80	80	80	80	60	70	70
顶出行程速度	退回	mm/s	--	100	100	100	100	100	100	100
工作台有效面积	左右	mm	720	1000	1250	1400	1600	1500	2200	4000
工作台有效面积	前后	mm	580	1000	1120	1400	1600	1500	1800	3000
大约外形尺寸	左右	mm	2160	2800	3200	4000	4200	4800	5000	6000
	前后	mm	580	1000	2500	1400	1600	1500	1800	3000
	高度	mm	2900	3000	4250	4500	5000	5500	6000	7000
电机功率		kW	5.5	7.5	18.5	37	37	37	74	90

液压机的常见用途

为根据客户要求选配装置：

1、可选配压力侧缸

2、可选配快速油缸

3、人机界面全触摸屏装置。

4、提供质保2年的液压油

400吨液压机拉伸不锈钢水箱板成型专用油压机配置：

1、安全操作双手按钮

2、下带顶料缸脱料装置

3、系统程序设有保压延时等功能

液压机产品展示

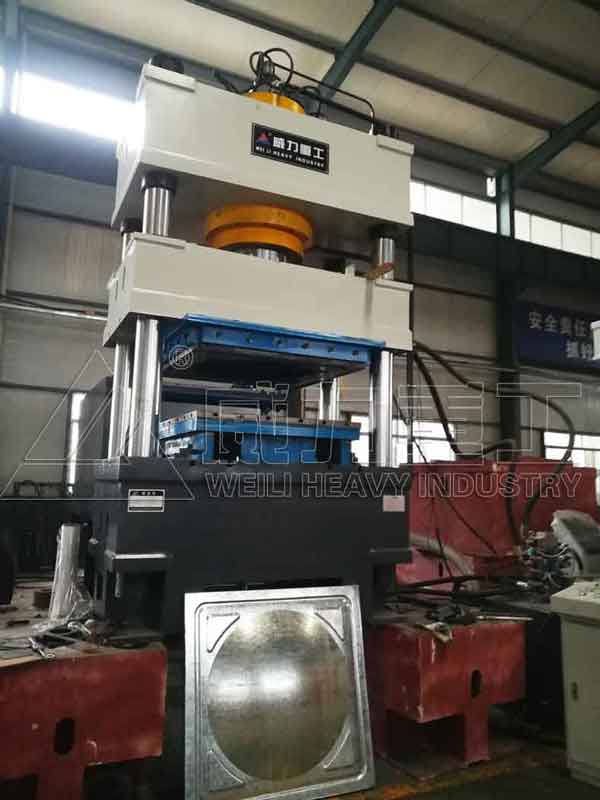

不锈钢水箱液压机

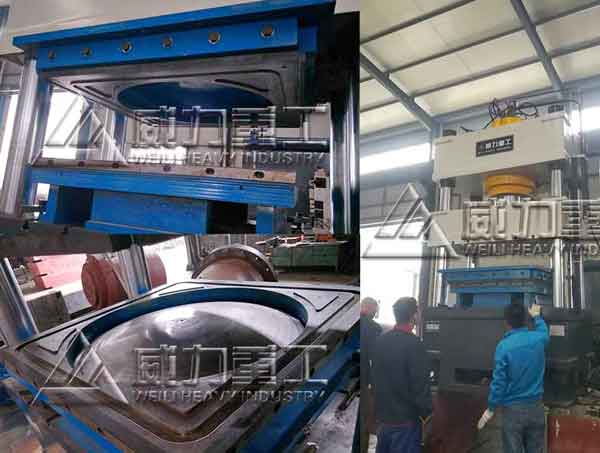

客户订购400吨不锈钢水箱液压机

方形不锈钢水箱加工设备

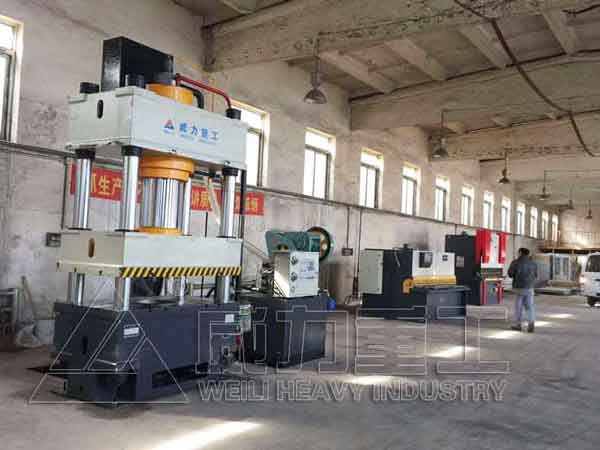

不锈钢水箱板冲压拉伸设备，客户订购整套加工设备

不锈钢水箱制作过程以及注意事项

　　1、分析图纸，计算板料尺寸，不锈钢原材料通过切割机或剪扳机下料。注意下料之前必须精准的计算不锈钢的下料尺寸，避免后期加工成型的水箱模块尺寸出现偏差，切割剪板边缘无毛刺或者毛刺处理，防止刮伤。

　　2、冲压成型，使板料中心位置成型为凸圆(方)。注意按要求加工，使凸圆(方)符合图纸要求。

　　3、剪板机切边，注意必须切齐四边，方便后续加工折弯加工，保证尺寸

　　4、折弯，使之四边翻边。注意按照图纸要求计算调试折弯尺寸，方便焊接加工，要求四边尺寸一致。
　 5、焊接工件四角。注意焊接牢固美观。

不锈钢水箱冲压工艺解析：

1、扭曲：这是将毛坯进行扭矩，使它扭转成一定角度的制件工序。

2、弯曲：这是将毛坯沿着弯曲线弯成一定角度和形状的成形工序。

3、卷边：这是将板材的端部进行弯曲，使其接近封闭圆形的冲压工序。

4、翻孔：这是在未经制孔的板材上冲制出竖立孔边缘的工序。

5、翻边：这是让毛坯的平面或者曲面的边缘沿着曲线翻起竖直立边的冲压工序。

6、拉深：这是将毛坯拉压成空心体或者将空心体拉压成更小空心体的冲压工序。

7、扩口：这是使得空心或者管状毛坯端部的径向尺寸扩大的工序。

8、缩口：与上一条相反，这是使得空心或者管状毛坯端部径向尺寸缩小的工序。

9、冷挤压：在室温下，使得金属材料通过凹模产生塑性变形，从而发生体积转移而挤压成形。

10、胀形：让空心毛坯内部处于双向拉应力作用下，从而产生塑性变形，最终得到凸肚型制件。

11、成形：让板料发生局部塑性变形，然后按照凹模或者凸模的形状直接复制成形。

山东威力重工机床有限公司主要致力于铣床、冲床、剪板机、折弯机、钻床、液压机（框架式液压机、四柱液压机、单柱液压机、龙门液压机、卧式液压机、二梁四柱液压机、三梁四柱液压机、四梁四柱液压机、拉伸液压机、粉末成型液压机、模压成型机、校直机、油压机、压力机等，可定做设计吨位10吨-5000吨均可）、数控车床、加工中心等设备生产与研发。更多床身铣床价格等欢迎广大客户来电垂询！张经理：18306370898，0632-5850029。。。公司郑重承诺：所售产品售后质保一年，终生维修服务！签订法律合同，敬请用户放心购买！
