Z3050机械摇臂钻床的电力拖动及控制要求？？

钻床是一种用途广泛的孔加工机床。它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。钻床的结构形式很多，有立式钻床、卧式钻床、深孔钻床及多轴钻床等。摇臂钻床是一种立式钻床，它适用于单件或批量生产中带有多孔的大型零件的孔加工。本节以Z3050机械摇臂钻床为例进行分析。

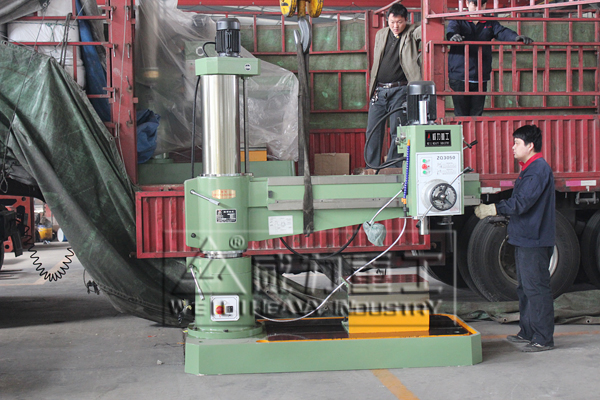

Z3050机械摇臂钻床转变装车发货了


1．由于摇臂钻床的运动部件较多，为简化传动装置，需使用多台电动机拖动，主轴电动机承担主钻削及进给任务，摇臂升降、夹紧放松和冷却泵各用一台电动机拖动。

2．为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。但这些调速都是机械调速，用手柄操作变速箱调速，对电动机无任何调速要求。主轴变速机构与进给变速机构在一个变速箱内，由主轴电动机拖动。

3．加工螺纹时要求主轴能正反转。摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。

4．摇臂升降由单独的一台电动机拖动，要求能实现正反转。

5．摇臂的夹紧与放松以及立柱的夹紧与放松由一台异步电动机配合液压装置来完成，要求这台电动机能正反转。摇臂的回转和主轴箱的径向移动在中小型摇臂钻床上都采用手动。

6．钻削加工时，为对刀具及工件进行冷却，需要一台冷却泵电动机拖动冷却泵输送冷却液。

7．各部分电路之间有必要的保护和联锁。

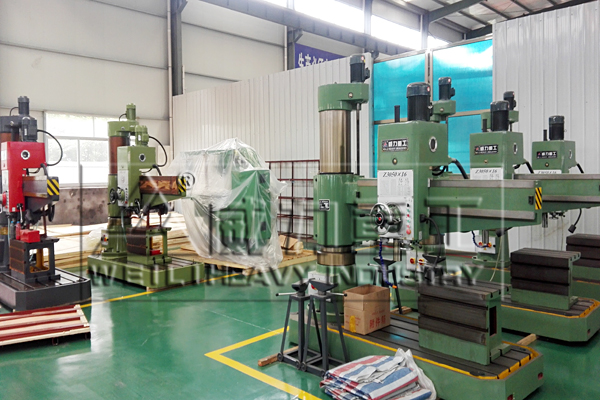

Z3050摇臂钻床生产车间欢迎致电订购


以上七点是山东威力重工分析整理的有关Z3050机械摇臂钻床电力拖动及控制要求的分析整理。内容先对来说比较专业，如果您有什么不懂的地方，可以直接致电我们公司与技术员联系，威力重工生产的摇臂钻床设备享誉全国，订购咨询热线：18306370898（同微信号）
