分析摇臂钻床摇臂升降控制电路的特点

（1）摇臂上升。Z3050型摇臂钻床摇臂的升降由M2拖动，SB3和SB4分别为摇臂升、降的点动按钮（装在主轴箱的面板上，其安装位置如图7—9所示），由SB3、SB4和KM2、KM3组成具有双重互锁的M2正反转点动控制电路。因为摇臂平时是夹紧在外立柱上的，所以在摇臂升降之前，先要把摇臂松开，再由M2驱动升降；摇臂升降到位后，再重新将它夹紧。而摇臂的松、紧是由液压系统完成的。在电磁阀YV线圈通电吸合的条件下，液压泵电动机M3正转，正向供出压力油进入摇臂的松开油腔，推动松开机构使摇臂松开，摇臂松开后，行程开关SQ2动作、SQ3复位；若M3反转，则反向供出压力油进入摇臂的夹紧油腔，推动夹紧机构使摇臂夹紧，摇臂夹紧后，行程开关SQ3动作、SQ2复位。由此可见，摇臂升降的电气控制是与松紧机构液压一机械系统（M3与YV）的控制配合进行的。下面以摇臂的上升为例，分析控制的全过程：



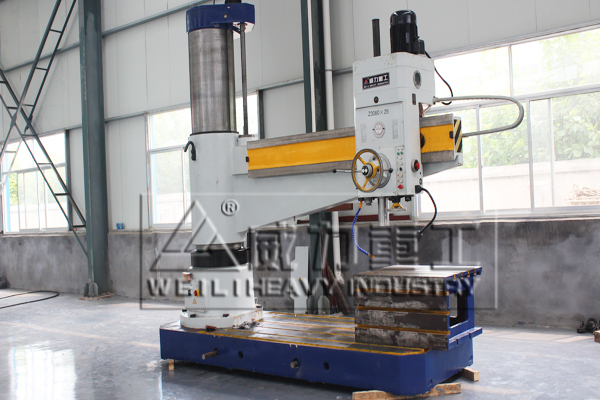

Z3063x20液压摇臂钻床


按住摇臂上升按钮SB3→SB3动断触点断开，切断KM3线圈支路；SB3动合触点闭合（1－5）→时间继电器KT线圈通电→KT动合触点闭合（13－14），KM4线圈通电，M3正转；延时动合触点（1－17）闭合，电磁阀线圈YV通电，摇臂松开→行程开关SQ2动作→SQ2动断触点（6－13）断开，KM4线圈断电，M3停转；SQ2动合触点（6－8）闭合，KM2线圈通电，M2正转，摇臂上升→摇臂上升到位后松开SB3→KM2线圈断电，M2停转；KT线圈断电→延时1～3S，KT动合触点（1－17）断开，YV线圈通过SQ3（1－17）→仍然通电；KT动断触点（17－18）闭合，KM5线圈通电，M3反转，摇臂夹紧→摇臂夹紧后，压下行程开关SQ3，SQ3动断触点（1－17）断开，YV线圈断电；KM5线圈断电，M3停转。



摇臂的下降由SB4控制KM3→M2反转来实现，其过程可自行分析。时间继电器KT的作用是在摇臂升降到位、M2停转后，延时1～3s再起动M3将摇臂夹紧，其延时时间视从M2停转到摇臂静止的时间长短而定。KT为断电延时类型，在进行电路分析时应注意。



如上所述，摇臂松开由行程开关SQ2发出信号，而摇臂夹紧后由行程开关SQ3发出信号。



如果夹紧机构的液压系统出现故障，摇臂夹不紧；或者因SQ3的位置安装不当，在摇臂已夹紧后SQ3仍不能动作，则SQ3的动断触点（1—17）长时间不能断开，使液压泵电动机M3出现长期过载，因此M3须由热继电器FR2进行过载保护。



    摇臂升降的限位保护由行程开关SQl实现，SQl有两对动断触点：SQl—1（5—6）实现上限位保护，SQl—2（7—6）实现下限位保护。

Z3080液压摇臂钻床



 （2）主轴箱和立柱松、紧的控制。



    主轴箱和立柱的松、紧是同时进行的，SB5和SB6分别为松开与夹紧控制按钮，由它们点动控制KM4、KM5→控制M3的正、反转，由于SB5、SB6的动断触点（17—20—21）串联在YV线圈支路中。所以在操作SB5、SB6使M3点动作的过程中，电磁阀YV线圈不吸合，液压泵供出的压力油进入主轴箱和立柱的松开、夹紧油腔，推动松、紧机构实现主轴箱和立柱的松开、夹紧。同时由行程开关SQ4控制指示灯发出信号：主轴箱和立柱夹紧时，SQ4的动断触点（201—202）断开而动合触点（201—203）闭合，指示灯HLl灭HL2亮；反之，在松开时SQ4复位，HLl亮而HL2灭。
