z3050液压摇臂钻床工作原理说明
来源：摇臂钻床 发布日期：2021-11-10 | 点击：
z3050摇臂钻床摇臂自动升降，主轴自动进刀，生产效率高。，而且结构可靠，制造精良，保证了机床精度持久性。它将钻床的优点聚为一体。使之加大了钻床的加工范围，如适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，广泛用于大中小型企业，乡镇和个体工业的机械加工。z3050摇臂钻床分为z3050x16摇臂钻床、ZQ3050x16机械摇臂钻床。液压型z3050摇臂钻床主要功能动作完结的手柄、按钮等操作部件会合在主轴箱上，摇臂钻运动部件较多，为了简化传动装置，采用多台电动机拖动。其动作原理，工作方式是怎样的，了解下。
z3050液压摇臂钻床采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。为了适应多种形式的加工要求，z3050液压摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。 主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械装置，电气—液压或电气—液压—机械等控制方法实现。若采用液压装置，则备有液压泵电机，拖动液压泵提供压力油来实现，液压泵电机要求能正反向旋转，并根据要求采用点动控制。
工作方法主要有两步：
（1）、z3050液压摇臂钻床对工件需要钻孔的地方进行准确定位定位方式主要分为两种一种是刀具定位，一种是专用工具定位。（此方法定位精度极差不推荐使用）刀具定位：刀具定位是用道具的和摇臂钻床的回转中心来进行定位，刀具在旋转过程中与z3050液压摇臂钻床由一个回转中心，用其定位。（此方法定位精度极差不推荐使用）专用工具定位：专用工具使用如顶尖之类的定位专用工具来进行定位的。
（2）、z3050液压摇臂钻床对定位点进行钻孔对已经进行过精确定位的点进行钻孔。

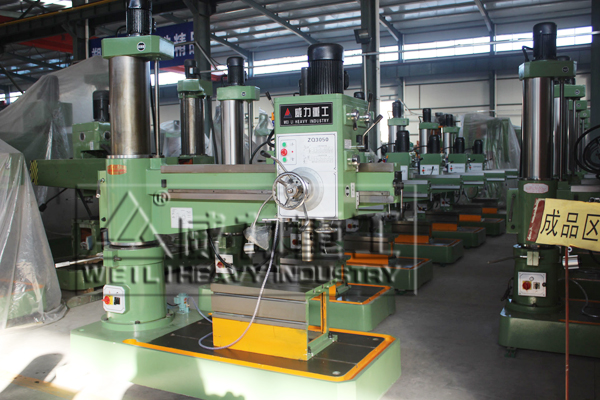

z3050x16摇臂钻床
z3050液压摇臂钻床一般由、电机、旋转手轮、立柱、操作台等部件组成。立柱分为内立柱和外立柱，外立柱套固定在底盘上，内立柱固定在底盘内，外立柱套在内柱上，操作台固定在内立柱上，并进行圆周旋转°。摇臂的一端在内立柱一端进行固定，借助立柱的作用力，摇臂可沿内立柱垂直运动。松开固定件，摇臂绕内立柱可圆周运动同时钻夹头与摇臂是一个整体。钻夹头固定在立柱的一侧，主轴安装另一端，主轴与其他部件配合安装，手柄带动主轴运动，主轴与皮带轮进行对接，电机动力带动皮带运行。皮带带动主轴做圆周运动，为了能够加工不同种类的零件。 摇臂可在手柄的作用下沿内立柱上下运动。操作台在外立柱为中心进行圆周运动，这样摇臂钻可以能够加工各种工件，提高效率。z3050液压摇臂钻床中主轴摇臂的垂直运动回转运动为手动调整。工件加工时，主轴旋转为主运动，竖向运动为进给运动，即通过手柄和部件做环绕运动。
