1800吨双动薄板拉伸液压机厂家如期交货

来源：四柱液压机发布日期：2021-11-10 | 点击：

威力重工

什么是双动薄板拉伸液压机？它有怎么的特点？所谓双动薄板拉伸液压机主要用于板材的深拉伸工艺，例如制造封头，各种容器，汽车大型的覆盖件等，双动拉伸液压机的主要结构特点是有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，拉伸动梁和压边动梁可一起快速下降，接近工件时改为慢速下降，当压边动梁压住工件四周时，压边动梁不在下降而变为保压状态。此时，拉伸动梁继续下行进行拉伸。拉伸工艺完成后，拉伸动梁可实现保压延时、卸压和快速回程，压边动梁相应也卸压和快速回程，然后顶出缸将工件顶出。拉伸液压机出来设置顶出缸以外，还设有移动工作台，便于更换大型模具。双动薄板拉伸液压机也可以通过定位销或拉杆将拉伸、压边动梁联为一体，实现单动，此时压制力将使两者之和。

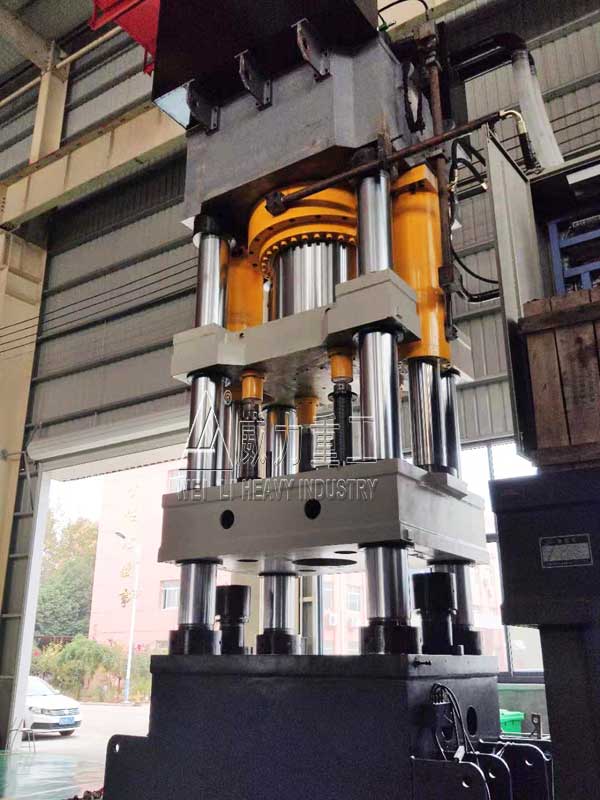

1800吨四梁四柱液压机

本机就是公司为客户设计定做的一台1800吨双动薄板拉伸液压机，机身结构为四梁四柱式，主要用于板材的深拉伸工艺，机器主要结构形式机器设备机身均采用四梁四柱式结构。机身由上横梁、拉伸滑块、压边滑块、工作台、立柱等组成，上横梁、立柱、工作台通过锁紧螺母和调节螺母连接组合成一个刚性框架；滑块作上下运动，以立柱作导向。立柱表面镀有硬铬，以提高耐磨性，确保立柱不会出现拉伤现象。

上横梁：采用钢板焊接式结构，采用高温退火处理消除焊接应力。上横梁其中安装主缸。

拉伸滑块及压边滑块：置于机身中间，为钢板焊接件，采用高温退火处理消除焊接应力。下平面留有T型槽。

工作台：采用钢板焊接件，采用高温退火处理消除焊接应力，其上安装有附加工作台与液压垫装置。

油缸：主油布置在上梁内；缸体通过法兰与上横梁固定在一起，活塞杆通过连接法兰与拉伸滑块相连接。缸体材料为优质碳钢，保证材质均匀；所有活塞杆表面均进行镀硬铬处理。油缸采用进口材料密封元件，确保密封性能可靠, 无泄露，维修方便。

护栏：整机均配有安全护栏，保证了今后维修人员的安全。

电器系统和液压系统：电气控制系统建议大家采用可编程控制器（PLC）控制，液压系统可采用集中阀块。

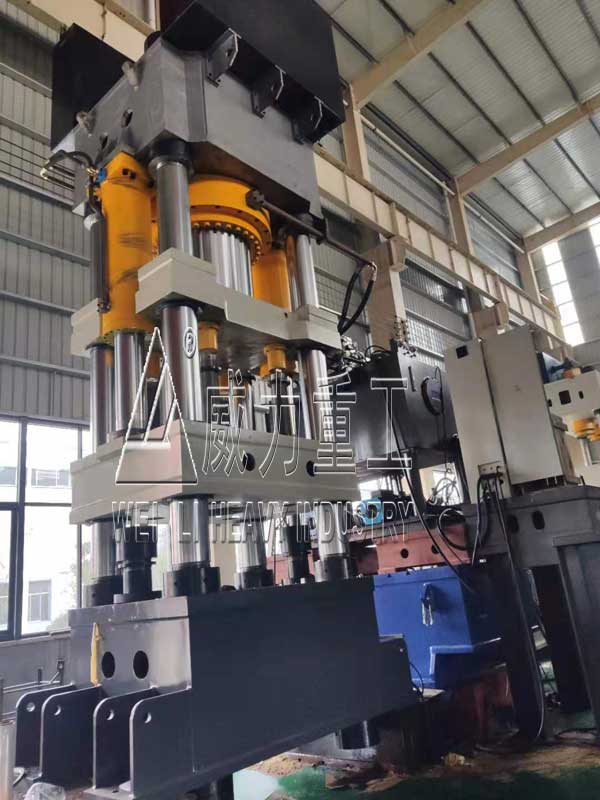

1800吨双动薄板拉伸液压机

适用领域：

适用于拉伸、弯曲、成形、冲裁落料、翻边等各种冲压工艺，特别适用以下领域：

　　★ 汽车零部件：车身覆盖件、制动片、油箱、底盘、桥壳、保险杠；

　　★ 家用电器：洗衣机零件、电饭锅零件：电视机零件、冰箱零件等；

　　★ 厨房用具：洗涤槽、壶具、不锈钢用具、其它各种容器；

　　★ 其它：拖拉机、摩托车、航天、航空。

性能特点：

1、经计算机优化设计，机身可分为框架式和四柱式。

2、导向采用四角八面导向，导向精度高，抗偏载能力强。

3、1800吨双动薄板拉伸液压机四柱式结构简单，具有经济、实用等特点。

4、新型油缸密封元件，可靠性高、寿命长。

5、选用移动工作台和快速换模装置，方便模具更换。

6、1800吨双动薄板拉伸液压机采用进口PLC控制，工作灵敏可靠。

7、液压系统采用二通插装阀，具有空程速度高，压边力可调等特点，是拉伸薄板制件的理想设备。

8、1800吨双动薄板拉伸液压机可以作为液压机冲压生产线的首道工序装备使用，也可以作为普通液压机使用，最大公称力可达30000kN。

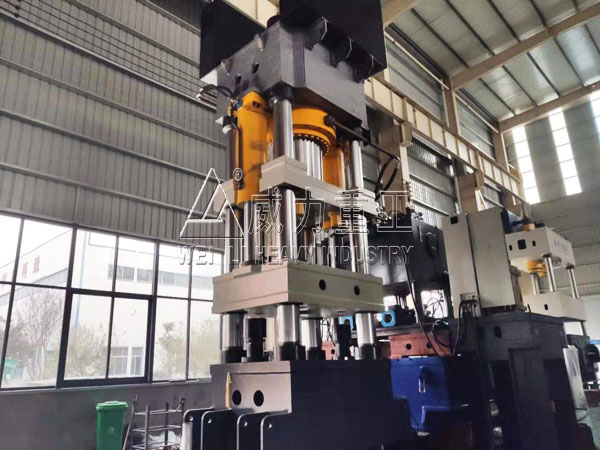

1800吨粉末成型液压机

1800吨双动薄板拉伸液压机技术参数：

项目		型号单位	YW28-100/150	YW28-100/180	YW28-200/300	YW28-400/600	YW28-500/800
拉伸滑块拉伸力		kN	1000	1000	2000	4000	3150/5000
压边滑块压边力		kN	500	860	1000	2000	3000
顶出缸顶出力		kN	350	350	300	630	1000(液压垫）
拉伸滑块回程力		kN	250	250	470	800	1100
压边滑块回程力		kN	/	300	300	630	850
压边滑块中心孔尺寸		mm	φ330	φ380	φ500□	□800×800	□2400×1400
液体最大工作压力		Mpa	25	25	25	25	25
拉伸滑块距工作台面最大距离		mm	1000	1365	1530	2190	1600
压边滑块距工作台面最大距离		mm	500	800	800	1300	1600
拉伸滑块最大行程		mm	630	630	710	800	1000
压边滑块最大行程		mm	200	350	350	720	1000
顶出缸行程		mm	/	/	/	600	350
拉伸滑块有效尺寸	左右	mm	630	630	900	700	2300
拉伸滑块有效尺寸	前后	mm	630	630	900	700	1400
工作台有效尺寸	左右	mm	630	630	900	1250	3000
工作台有效尺寸	前后	mm/s	630	630	900	1250	2150
拉伸滑块速度	快速下行	mm/s	≥110	≥250	≥180	≥150	≥200
	拉伸下行	mm/s	6-8	～25	≥15	10-16	≥15
	回程	mm/s	≥90	≥200	≥140	≥110	≥70
压边滑块速度	下行	mm/s	≥45	≥60	≥60	≥30	≥200
压边滑块速度	回程	mm/s	≥35	≥100	≥100	≥25	≥70
外型尺寸	左右	mm	2030	2030	2550	4300	6060
	前后	mm	1985	2085	2060	2315	3100
	总高	mm	3670	4755	4890	6025	7160
	地面以上高	mm	3420	3970	4130	5240	5910
电机总功率		Kw	7.5	22	22	39.2	90
全机重量		t	6	6	12.6	25	81

框架式双动薄板拉伸液压机：

序号	项目		型号单位	400/630	500/800	630/1030
1	总压制力		kN	6300	8000	10300
2	拉伸滑块拉伸力		kN	4000	5000	6300
3	压边滑块压边力		kN	2300	3000	4000
4	液压垫力		kN	1500	2000	2400
5	拉伸滑块回程力		kN	500	700	700
6	压边滑块回程力		kN	500	700	700
7	液压垫顶出力		kN	500	630	800
8	液体最大工作压力		Mpa	25	25	25
9	拉伸滑块距工作台面最大距离		mm	1700	2000	2200
10	压边滑块距工作台面最大距离		mm	1700	2000	2200
11	拉伸滑块最大行程		mm	1000	1100	1300
12	压边滑块最大行程		mm	1000	1100	1300
13	液压垫行程		mm	300	350	400
14	压边滑块尺寸		mm	□2500×1800	□3000×2000	□3200×2200
15	液压垫尺寸		mm	□1800×1200	□2300×1400	□2500×1500
16	拉伸滑块有效尺寸	左右	mm	1800	2300	2500
16	拉伸滑块有效尺寸	前后	mm	1200	1400	1500
17	工作台有效尺寸	左右	mm	2500	3000	3200
17	工作台有效尺寸	前后	mm	1800	2000	2200
18	拉伸滑块速度	快速下行	mm/s	300	300	300
		拉伸下行	mm/s	10～45	10～45	10～45
		回程	mm/s	200	200	200
19	压边滑块速度	快下	mm/s	300	300	300
		工作	mm/s	10～45	10～45	10～45
		回程	mm/s	200	200	200
20	电机总功率		kW	120	160	180
21	全机重量		t	130	160	200

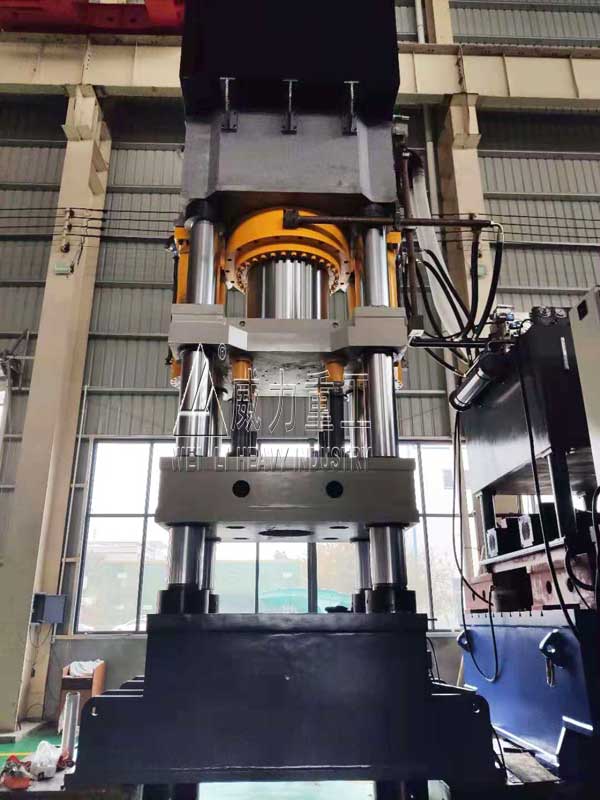

1800吨薄板冲压液压机

目前这台1800吨双动薄板冲压液压机设备已经生产完成，客户带着模具及原材料来厂试机也完成，试机效果好。厂家在进行调试整理后，即可安排发货。
