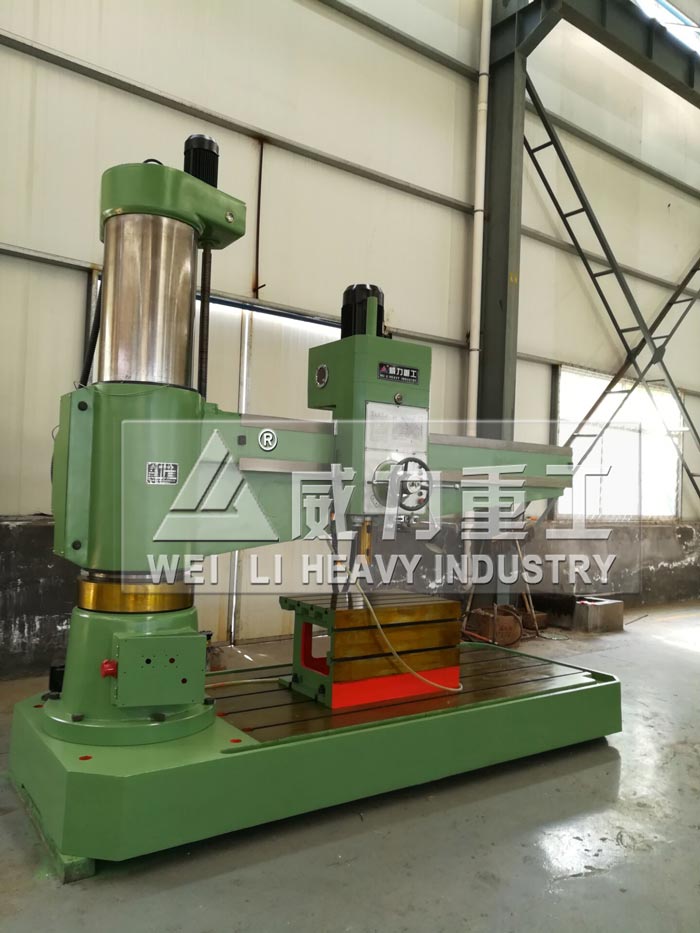

z3080摇臂钻床通常我们说的都是z3080液压摇臂钻床，是由内、外立柱，摇臂、主轴箱和工作台等做成。其中摇臂是承载着主轴箱的悬臂，外立柱带动摇臂绕内立柱做回转运动，摇臂沿外立柱进行升降。是摇臂钻床设备的重要部件之一。它的作用及z3080摇臂钻床(液压80钻床)摇臂工作原理为：起到支撑主轴箱刀具进行工件加工，主轴箱在设备平面导轨上做水平滑动，且设备自身与外立柱相互配合，围绕内立柱进行回转。主轴箱和导轨形成垂直极坐标关系，这种情况就构成了摇臂钻床主轴的重心和被加工工件中心在一条直线上，从而完成了z3080摇臂钻床(液压80钻床)设备的定位操作。另外，为了适应加工工件形状和长度的差异，摇臂沿着外立柱通过升降装置做升降运动。那么，在日常的使用中，出现z3080摇臂钻床(液压80钻床)摇臂磨损的情况，需要怎么处理，才能挽回损失。
z3080摇臂钻床(液压80钻床)摇臂修理的常规方法主要分为以下几个方面：
1. 摇臂导轨的选择，应结合机床调整进行导轨形式和加工顺序进行全面维护。在保证工件几何精度和规定范围的情况下，这样可以减少设备摇臂修复的工作量，从而获得z3080摇臂钻床(液压80钻床)所规定的精度要求。
2. 摇臂导轨的修理，如若修理的摇臂导轨是属于磨床系列，可以采用以磨代替刮的其他程序，一般采用平板、角尺有情工具对导轨平面进行平整度测量，结合刮削方法对导轨平面进行修复整理。
3. 摇臂孔的修复，一般采用设备钻头镗孔方法进行修复。
综上所述，z3080摇臂钻床(液压80钻床)摇臂的修复主要是通过对摇臂导轨和摇臂孔两个方面来进行修复的。摇臂导轨损伤是z3080摇臂钻床(液压80钻床)影响精度的因素之一，关于机床导轨的轻微研伤和擦伤，只需用乔刀或油石修正，即可持续运行。而对胶合性研伤，则需要用焊补或充填粘补的办法来修正，即便是较大面积的研伤，只需保存较大有些无缺的导轨面，也可以用此类办法修正。损伤较大的情况下，可再选用精刨、精磨或粘板、镶板等办法修正。
z3080摇臂钻床(液压80钻床)摇臂孔采用镗孔镶套工艺进行修复时，具体工艺方法如下：
(1)夹紧槽内镶硬木条。在镶硬木条时，该孔不应变形，镶平后用螺钉紧固。
(2)精镗摇臂孔声350mm至规定尺寸，与铸铁套外径的配合为H7/js6。
(3)压入并紧固铸铁套。先在铸铁套外圆表面涂以环氧树脂，与摇臂孔进行连接，并注意方位，压人摇臂孔内；然后按铸铁套原有通孔部位（共36个）用手电钻钻孔，锪孔并攻螺纹后拧紧M4铜螺钉；最后錾断M4铜螺钉露出的头部。
(4)精镗镶人后的铸铁套内孔。上端铸铁套内孔不允许倒角，下口倒角尺寸为C2，下端铸铁套内孔上下口倒角尺寸为C2；保证与修复的外立柱的配合间隙为0.05mm，表面粗糙度值为Ral.6μm。
(5)铣开夹紧槽及镗导向键槽。按原夹紧槽部位将铸铁套铣开时，应注意清除槽口毛刺。
