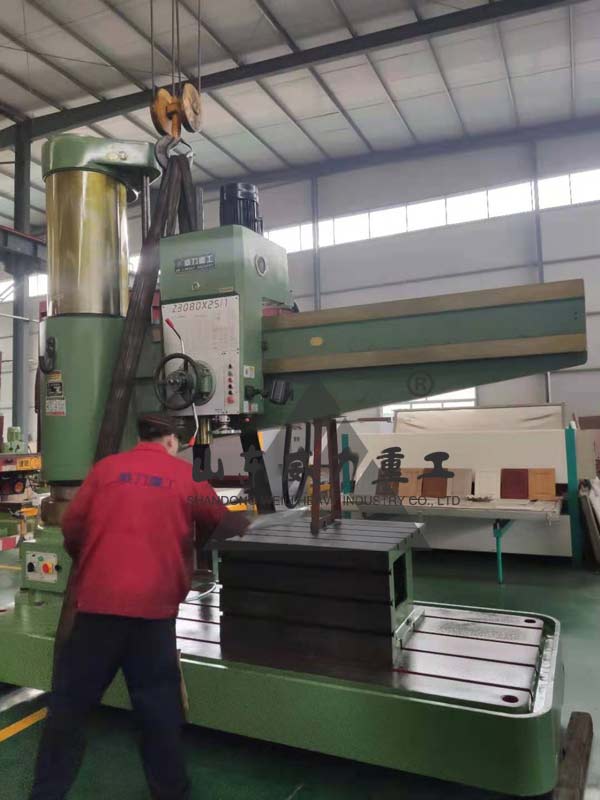

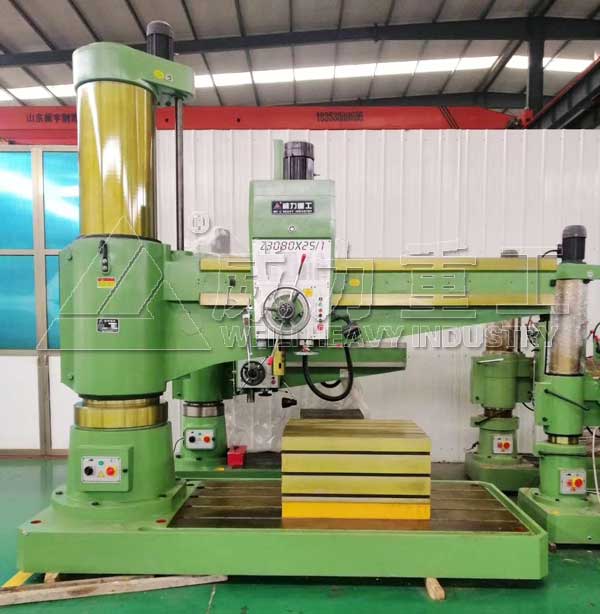

z3080摇臂钻床是山东威力重工生产较大的一款钻孔加工设备，是电机、旋转手轮、立柱、操作台等部件组成。可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。由于z3080摇臂钻床比较大，所以在日常生产使用多，客户多采购z3080液压摇臂钻床床，分为重型、轻型两种。我公司将z3080x25摇臂钻床生产完成后，会在厂里进行试机、调试完成后，在运送到客户厂家。对初次使用z3080x25摇臂钻床设备的客户来说，需要调整哪些部分，才能放心安全生产。
z3080x25摇臂钻床调整调试部分：
1、进给保险离合器的调整
打开主轴箱右上方面板，调整圆螺母A，使弹簧D压力增加或缩小，从而使主轴进给抗力达到规定值，本机构在出厂前已由厂家测定完毕并加以漆封用户不可轻易调整，若确需调整需由有z3080x25摇臂钻床使用经验的专业人员进行。若非如此而造成损坏零件事故由用户自己负责。
2、主轴平衡力的调整
卸下摇臂外端限位块，将主轴箱外移至露出平衡弹簧盒为止，用工具蹩住弹簧盒，卸下限位螺钉，旋转弹簧盒至适当位置后使用螺钉限位，试验平衡情况至适宜为止。
3、z3080x25摇臂钻床摇臂升降保险装置的调整
1）保险装置打滑，摇臂不能正常升降，需卸下壳体后面的观察盖，撬开中间轴上边的止退垫圈，调整圆螺母于合适位置为止（保险扭矩约10-12Nm）
2）摇臂上升或下降至两极限位置时，保险失灵，如果是摩擦力矩大于电机的最大转矩而失灵，调整螺母，减小摩擦力矩即可。
z3080x25摇臂钻床调试注意事项：
1. 摇臂升降应轻快，无冲击现象。
2. 将摇臂套在外立柱上，立柱和摇臂夹紧机构、升降机构安装。摇臂夹紧后，其孔和外立柱表面配合应该均匀紧密，用0.03mm塞尺不应塞入。内外立柱夹紧后摇臂端部的外力不应低于2000N,保证无松动回转现象。摇臂升降轻快、无冲击现象。
3. 将外立柱带键槽的一面回转到底部工作面，清除键槽中毛刺并保持立柱外圆表面的清洁。
4. z3080x25摇臂钻床立柱初次安装为基础，装好摇臂和升降机构的零件后，摇臂中间位置上悬挂主轴箱全部重量的配置重量，使用外立柱在负荷情况下进行调整。吊装需要垫置橡胶或其他保护层。
5. z3080x25摇臂钻床摇臂的夹紧结构如果过松，可以将补偿垫圈放到螺母下，其厚度为0.01mm,调整必须在摇臂夹紧状态下执行。
6. 将摇臂回转到z3080x25摇臂钻床垂直平面，使得摇臂和主轴箱分别位于立柱和摇臂中间，夹紧立柱和摇臂。底座工作面上放平行尺，用框式水平仪器分别在平行尺和外立柱侧线上，测量外立柱和底座工作面的垂直误差。
7. 垂直度误差调节合格后，可以用内卡钳在外立柱和内立柱的空间进行测量。然后用千分尺测量内卡钳的实际数据，其较大和较小差值的一半是偏心值。
8. 根据上述相互垂直的两个方向的超差情况，移动四个调节螺栓，调节外立柱相互垂直的两个方向对底座工作面的相互垂直度达到要求。
初次使用z3080x25摇臂钻床注意事项：
1、不能在使用z3080x25摇臂钻床钻孔时用纱布清除铁屑，也不允许用嘴吹或者用手擦拭，应该使用专用工具、刷子。
2、操作摇臂钻者要认真做到“三好”（①管好、②用好、③修好）“四会”（①会使用、②会保养、③会检查、④会排除故障）。
3、严格按照z3080x25摇臂钻床的润滑图表规定进行加油，做到“五定”（①定时、②定点、③定量、④定质、⑤定人），注好油后应将油杯（池）的盖子盖好。
4、在钻孔前，找正工件位置时，应将锁紧装置松开，进刀主轴伸出长度根据钻孔深度调整合适，然后将各锁紧装置锁紧。
5、在调整钻孔深度的自动走刀时，应先使钻头接触工件，再把进给撞块按要求调到深度数值，并锁紧。
6、操作人员需要注意刀具的锋利，磨钝了的刀具不得继续使用，以防发生意外。
7、工作中z3080x25摇臂钻床的高度应调整适当，不宜过高。在加工过程中，摇臂、主轴箱必须处于夹紧状态。
8、工作后需要将各手柄置于非工作位置上，主轴箱停放应靠近立柱，摇臂适当降低，再切断电源。
9、工件的装卡必须牢固，钻透孔时必须在底面垫上垫块，不然会钻伤设备。
10、在z3080x25摇臂钻床钻孔过程中钻头未退离工件前不得停车。反车时，必须等主轴停止后再开动。
11、装卸工件或夹具时，要将横臂移开，同时注意周围的人及物，以发出碰撞事故
12、停车八小时以上再开动设备时，应先低速运转五分钟，确认润滑系统畅通，各部传动正常后再开始工作。
13、工作中要注意超负荷的现象，如保险结合子脱落或发出响声，应立即停止自动进给，并消除超负荷原因。
14、钻孔时，调整转速必须先停车，严禁不停车变速，否则将打坏变速箱内齿轮。
15、操作z3080x25摇臂钻床的人员必须熟悉本设备结构性能，经考试合格取得操作证后方才能独立操作。
