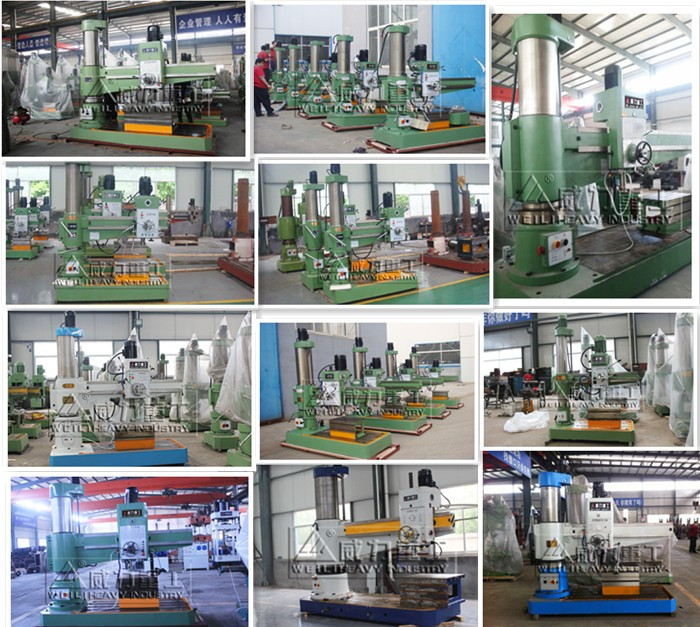

国标z3050液压摇臂钻床(3050x16)是怎样的？

来源：摇臂钻床发布日期：2022-06-30 | 点击：

威力重工

国标z3050液压摇臂钻床(3050x16)采用液压锁紧方便灵活，机械变速，电动升降、自动进刀、带冷却系统、摇臂宽燕尾、摇臂导轨磨精加工，机械离合，电控行程，稳定性好，加宽箱体外置大油窗更好了解设备运行状况，使用寿命长。

1、液压锁紧机械变速

2、机械电气双重保险

3、加长型主轴，12级机械变速

4、集中供油强制润滑，保证设备最佳状态运转

国标z3050液压摇臂钻床(3050x16)主要配置：

Z3050x1616摇臂钻床配置：底座、内外柱、摇臂、主轴箱、工作台、驱动电机、齿轮、液压站、电器产品、配电控箱、配电控箱与本体之间的接线等。

国标z3050液压摇臂钻床(3050x16)性能要求：

1、国标z3050液压摇臂钻床(3050x16)采用液压预选变速机构，可节省辅助时间。

2、主轴正反转、停车(制动)、变速等动作，均采用一个手柄控制，操纵轻便。

3、主轴箱、摇臂、内外柱采用液压驱动的菱形块机构夹紧可靠。

4、有完善的安全保护装置，电路的动力回路，均有过流、短路保护措施，机床相关动作都有相应的互锁。

5、在国标z3050液压摇臂钻床(3050x16)结构设计以及制造过程中，均应控制尺寸精度和产品质量，使机床精度、持久性和整机的使用寿命达到相关国家标准。

6、电气设备安全可靠、维修方便，保证人身安全。

7、国标z3050液压摇臂钻床(3050x16)主轴锥孔部及主轴套应进行相对应工艺处理。摇臂导轨面和内、外柱回转滚柱接触面及定位夹紧锥面应耐磨性强，精度保持好。

8、主轴机动进给机构设有超载保险离合器，确保主轴在满负荷切削过程中的安全。摇臂升降设有超载保险离合器及极限位置电气限位开关，确保摇臂升降过程中的安全。

9、主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。

10、国标z3050液压摇臂钻床(3050x16)使用三相380V／50HZ交流电源。控制电路、照明电路、指示灯均由控制变压器供电。

国标z3050液压摇臂钻床(3050x16)的运动形式：

当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：

（1）国标z3050液压摇臂钻床(3050x16)的主运动为主轴的旋转运动；

（2）进给运动为主轴的纵向进给；

（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

质量依据及执行标准：

Z3050x16摇臂钻床的包装、运输、验收应符合下列标准、规范的要求，但不限于此。如下列标准与企业执行标准有矛盾，按较高标准执行。

1） JB/T6335.2-2006 《摇臂钻床技术条件》

2） GB/T4017-1997 《摇臂钻床精度检验》

3） JB2670-82 《检测通则》

z3050x16摇臂钻床技术参数：
