自由锻造液压机(630吨800T1250吨2000吨3000T)热模锻油压机常见故障解决方法与组成结构

自由锻造液压机也称自由锻液压机，是一种利用液体压力来传递能量的全液压控制的锻造设备。主要用于合金钢、不锈钢、高合金钢（08F-50#碳钢、16Mn、35CrMo、5CrMnMo、20CrMnTi、Cr12、H13等）及有色金属的锻造。能实现快锻、常锻、保压等多种功能；满足了镦粗、拔长、冲孔、马杠扩孔、错移等锻造工艺的要求。采用锻锤、液压机等锻造设备对坯料进行成形加工，获得合格锻件。适合大批量生产锻件的锻压设备。其结构形式，威力重工可根据需求设计定制四柱式、框架式两种。吨位7000吨以内均可设计生产。欢迎致电威力重工咨询。

自由锻造液压机(630吨800T1250吨2000吨3000T)热模锻油压机本体部分为整个设备的执行部分。其结构采用液压机中常见的三梁四柱式结构。上、下横梁与立柱组成一个刚性的封闭框架，以承受液压机的全部工作载荷。本体部分主要由主工作缸、副工作缸、回升缸、移动工作台平拉油缸、立柱、上横梁、下横梁、活动横梁、导向套、保护套、锁紧螺母、上砧垫和补液油箱、移动工作台等部件组成。在日常使用过程中，难免会遇到一些故障问题，以下是山东威力重工分析整理的几点故障原因与解决方法，希望对客户能有所帮助。采购定做1600吨自由锻造液压机欢迎咨询威力重工张经理：18306370898（可加微信）

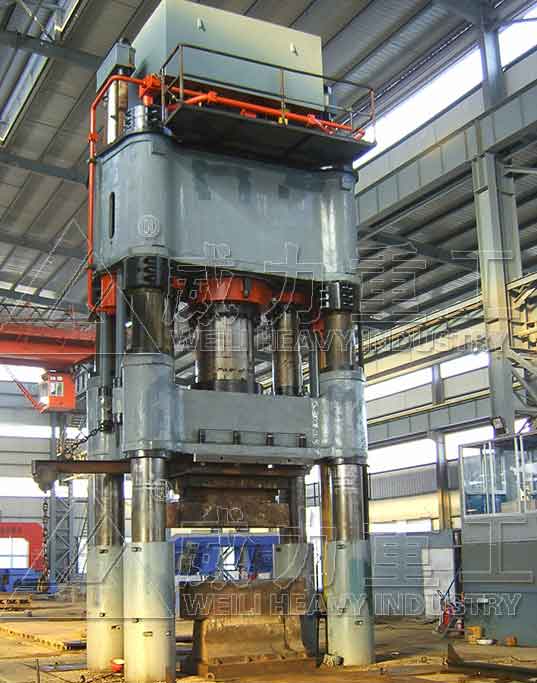

1000吨多向锻造液压机

常见故障原因与解决方法：

1600吨自由锻造液压机常见故障	原因	排除方法
液压系统无压力。	电动机转向不对。油箱油位太低。主泵溢流阀调整不当或未换向。泵吸油管密封不好。	改正旋转方向。加油到油标线。重新调整溢流阀。重新密封。
液压系统压力正常，自重下降无动作。	自重电磁换向阀不动作。充液阀堵死。	按电磁换向阀常见故障排除。清洗充液阀。
液压系统压力正常，快速下降无动作。	回升阀块溢流阀堵死。	调整溢流阀压力或清洗溢流阀。
液压系统压力正常，快速下降动作慢。	相关电磁换向阀无动作。主进油阀块插装阀堵死。	检查电磁阀和各个油封是否正常。清洗主进油阀块。
慢速下降无动作	主油缸内泄。相关电磁换向阀无动作。主进油阀块插装阀堵死。	检查油缸各油封。按电磁换向阀常见故障排除。清洗插装阀。
锻造无动作	相关电磁换向阀无动作。主进油阀块堵死。	按电磁换向阀常见故障排除。清洗主进油阀块。
锻造达不到公称压力	系统油压是否正常。工作油缸有无泄露。	调整系统压力。检查油缸各密封处。
锻造后回程有冲击震动	泄压不完全或未泄压	检查调整电磁换向阀和插装阀。
慢速回程无动作	充液阀未打开。高压油未进入回升缸。	检查电磁换向阀得电信号检查电磁换向阀得失信号
快速回升无动作	同上	同上
滑块不能在任意位置停止	主副工作缸与回升缸内泄。回程阀块溢流阀泄压。	检查各油缸密封装置。调整回程阀块溢流阀压力。
工作台左右移无动作	电磁换向阀无动作。	检查相关电磁换向阀电磁铁得失电

自由锻造液压机技术参数：（仅供参考）

参数规格	800	1250	1600	2000	2500	3150	4000	5000	6300
公称压力(MN)	8	12.5	16	20	25	31.5	40	50	63
系统压力(MPa)	25	25	25	25	25	25	25	25	25
油缸直径(MM)	Ф640	Ф800	Ф740 2-Ф360	Ф740 2-Ф480	Ф900 2-Ф460	3-Ф730	Ф900 2-Ф800	3-Ф920	Ф1350 2-Ф800
净空距(MM)	2300	2400	2600	2800	3000	3200	4000	4000	4500
滑块行程(MM)	1000	1200	1400	1600	1600	1900	2200	2600	2500
立柱中心距(MM×MM)	2200×1100	2200×1300	2600×1400	2800×1500	3200×1600	3500×1800	4400×2100	4800×2200	4650×2300
立柱直径(MM)	Ф260	Ф300	Ф340	Ф360	Ф420	Ф480	Ф570	Ф630	Ф
回程速度MM/S	300	300	250	250	250	200	200	200	200
工作速度(MM/S)	45	45	45	45	45	45	45	45	45
下行速度(MM/S)	300	300	300	250	250	200	200	200	200
移动台尺寸(MM×MM)	2500×1400	3000×1400	3500×1600	4000×1600	4000×2000	5000×2200	5500×2200	5500×2800	7000×3000
移动台行程(左右各MM)	800	1000	1500	1500	2000	2500	3500	3500	2500
移动台速度(MM/S)	200	200	150	150	150	150	100	100	100
快锻次数(次/Min)	45	45	45	45	45	35	35	35	30
允许最大偏心距(MM)	80	80	120	120	120	150	150	150	150
最大可锻钢锭(T)	5	10	15	20	35	45	50	58	80
主电机功率(KW)	330	440	990	1100	1320	1650	2090	2420	3630
距离地面以上高度(≤MM)	7500	8000	9000	9000	9500	10500	11500	13000	13000

5000吨热锻液压机

热模锻液压机

框架式热锻液压机

万向节模锻液压机

电器部分

自由锻造液压机(630吨800T1250吨2000吨3000T)热模锻油压机电源采用三相四线制，三相交流电源电压为380V，50HZ；控制电路为交流220V，指示灯电压为24V，先导电磁阀控制电源为直流24V。设有专门的电器控制柜，一个主操纵柜，传动用电器元件均安装于电控柜内，如电源开关，空气开关，交流接触器，控制变压器，漏电保护等，电控柜内设置照明灯及换气通风设施。

本机主控系统采用PLC可编程控制电器，主操纵柜上安装各种按扭和操纵手柄，本机操作系统分别采用手动和半自动两档操作，主操纵柜放置在液压机旁边的车间地面上，便于操纵和观察。

润滑部分

自由锻造液压机(630吨800T1250吨2000吨3000T)热模锻油压机的润滑主要是活动横梁导向套和立柱之间所形成的四个摩擦副的润滑及移动工作台之间的润滑。横梁导向套与立柱之间采用脂润滑，用手动润滑泵加油润滑，移动工作台的支架之间采用电动润滑泵。润滑介质为锂仓脂0#-1#或0#-2#。机器每次使用前都应对机器润滑，禁止机器在无油润滑状态下工作。

以上是威力重工分析总结的自由锻造液压机(630吨800T1250吨2000吨3000T)热模锻油压机常见问题故障原因分析及解决方法，采购定做自由锻造液压机、热模锻液压机、热锻液压机欢迎咨询威力重工张经理：18306370898（可加微信）
